Comment distinguer la qualité du câble flexible de l'écran LCD

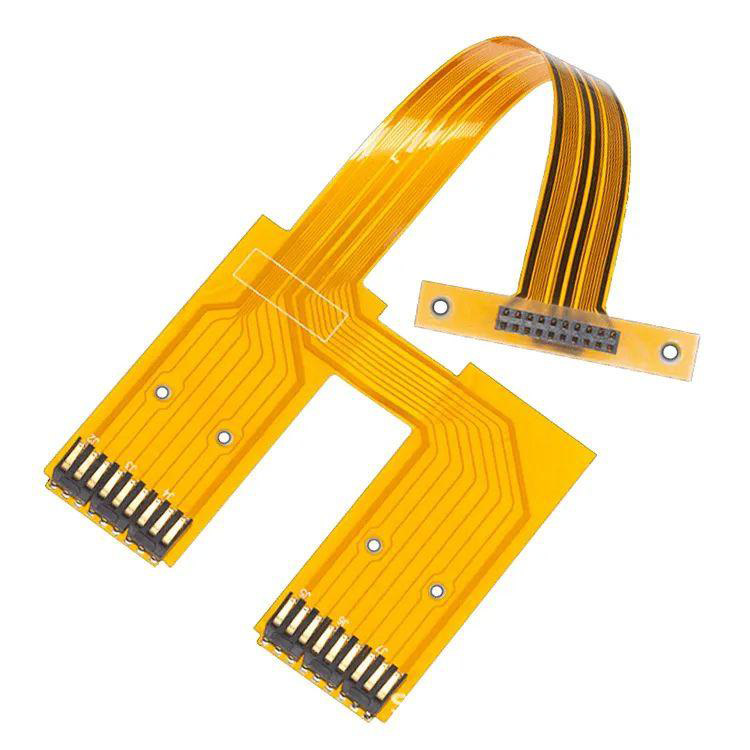

     Les clients demandent souvent comment distinguer la qualité des câbles flexibles de l'écran LCD. Tout d'abord, nous devons savoir ce que sont les câbles flexibles. Les câbles flexibles sont également appelés câbles plats flexibles (FFC). Ils sont principalement utilisés pour connecter les écrans LCD et d'autres cartes de circuits imprimées pour transmettre des signaux ou de l'alimentation. La qualité affecte directement l'effet d'affichage et la stabilité.

      Si les clients rencontrent des problèmes d'affichage d'écran et souhaitent vérifier s'ils sont causés par des câbles flexibles, ils peuvent vérifier les aspects suivants, y compris l'apparence, le matériel, le processus et les tests fonctionnels pour distinguer:

Il convient de noter que l'écran d'affichage peut ne pas s'afficher normalement parfois non pas en raison du câble flexible lui-même, mais en raison de l'oxydation de l'interface ou des problèmes de carte mère, mais le câble flexible est le plus facile à vérifier en tant que composant de connexion. Par conséquent, lors de la distinction des problèmes, plusieurs facteurs doivent être considérés de manière approfondie et vous ne pouvez pas simplement regarder un point.

A. Inspection de l'apparence: jugement préliminaire de la qualité du FPC

1. Intégrité de surface

· Câble flexible de haute qualité: surface lisse et plate, sans rayures, fissures, indentations ou plis (en particulier sur les bords et les plis).

· Câble flexible de mauvaise qualité: il peut y avoir des rayures évidentes, des peelings de la surface ou des protubérances / dépressions locales en raison d'un mauvais processus de production (facile à cacher la saleté ou la rupture).

2. Statut de doigt d'or (fin de contact)

Le doigt d'or est la partie clé de la connexion entre le câble flexible et l'interface, qui affecte directement les performances de contact:

· Haute qualité: le doigt doré a une couleur uniforme (or vif), pas de couche d'oxyde sur la surface (pas de noir ou de blanc), pas de rayures ni de déformation et de bords soignés.

· Mauvaise qualité: le doigt doré peut être sombre, oxydé (noir / blanc), rayé ou le bord peut être rugueux en raison d'une mauvaise précision de moisissure (facile à rester coincé ou mauvais contact lorsqu'il est inséré dans l'interface).

3. Flexibilité et résistance du corps du câble

Le câble flexible doit prendre en compte à la fois la «douceur» et la «ténacité», et il n'est pas facile de se casser après la flexion répétée:

· Haute qualité: le corps du câble peut être naturellement rebondi lorsqu'il est doucement plié à la main (flexion non violente), sans plis évidents; Le conducteur (fil de cuivre interne) n'a pas de son de rupture lorsqu'il est étiré.

· Mauvaise qualité: peut être trop rigide (la couche d'isolation est trop épaisse) ou trop mous (le conducteur est trop mince), et peut se casser ou se délaminer après la flexion plusieurs fois (la couche d'isolation et le conducteur sont séparés).

B. Matériel et processus: détermine la durabilité et la transmission du signal

1. Couche d'isolation et matériau de couche couvrant

Le matériau de la couche d'isolation (couche extérieure enroulant le conducteur) et la couche de revêtement (revêtement pour protéger le doigt d'or) du câble flexible affecte directement la résistance à la température et la résistance à la corrosion:

· Qualité de haute qualité: généralement le PVC de TEP (polyester) ou à haute température est utilisé, avec une forte résistance à la température (-40 ℃ ~ 125 ℃) et une résistance à la corrosion chimique;

· Mauvaise qualité: peut utiliser du plastique recyclé ou du PVC à faible coût, avec une mauvaise résistance à la température (ramollissement et déformation à haute température).

2. Matériau et structure du conducteur

Les conducteurs sont principalement en feuille de cuivre ou en cuivre en conserve, ce qui affecte directement la conductivité et la résistance à l'oxydation:

· Haute qualité: le conducteur est du cuivre électrolytique de haute pureté (≥99,9%), en conserve uniformément (épaisseur modérée), et n'a pas de taches d'oxydation; La zone transversale répond à la norme (comme 0,1 mm², 0,15 mm², etc.), et la valeur de résistance est faible (peut être vérifiée en mesurant la résistance sur le multimètre).

· Mauvaise qualité: le cuivre recyclé ou le cuivre impur peuvent être utilisés, la couche d'étagère est mince et inégale (l'exposition locale en cuivre est facile à oxyder), le conducteur est trop mince (zone transversale insuffisante) et la valeur de résistance est élevée (réalisation du signal ou alimentation électrique insuffisante).

3. Processus de sertissage (assemblée avec connecteur)

Si le câble flexible a été serré par le connecteur (comme le connecteur FPC), la qualité de sertissage doit être vérifiée:

· Haute qualité: le sertissage est serré, le conducteur est en contact complet avec les broches de connecteur (pas de luxation ni de relâchement), la couche d'isolation est interrompue avec précision (pas d'adhésion résiduelle) et la fermeté globale.

· Mauvaise qualité: sertissage lâche (contact insuffisant entre le conducteur et la broche), la couche d'isolation résiduelle (court-circuit possible) ou la position de dépannage de décalage (ce qui fait que certaines broches ne parviennent pas).

C. Test fonctionnel: vérifiez les performances réelles

À en juger par l'apparence et le matériel seul peut ne pas être suffisant, et une confirmation de test réelle est requise:

1. Test de continuité (multimètre)

Utilisez la plage de résistance (plage de bip) du multimètre pour mesurer la continuité des broches correspondant aux doigts d'or aux deux extrémités du câble flexible:

· Bonne qualité: toutes les broches qui doivent être effectuées doivent bip (résistance ≤ quelques ohms); Les broches sans exigences de connexion ne doivent pas être effectuées (infinie).

· Mauvaise qualité: il peut y avoir une rupture de circuit (pas de bip sur une certaine broche), un court-circuit (conduction d'épingles non pertinentes) ou une valeur de résistance anormale (comme> 10Ω, entraînant une atténuation du signal).

2. Test de transmission du signal (méthode de remplacement)

Si l'écran LCD a des problèmes tels que le bruit d'écran, le scintillement, l'écran noir, etc., il peut être remplacé par un câble doux connu:

· Affichage normal après remplacement → Le câble souple d'origine peut être endommagé ou de mauvaise qualité;

· Toujours anormal après le remplacement → Le problème peut être dans l'écran, la carte mère ou l'interface.

3. Test de durabilité (observation d'utilisation à long terme)

Pour les scénarios d'utilisation haute fréquence (tels que les téléphones mobiles, les moniteurs), les performances du câble souple après le bouchage et le débranchement et la flexion et la flexion peuvent être observés:

· Haute qualité: pas de mauvais contact ou de rupture après plusieurs mois d'utilisation;

· Qualité de faible qualité: oxydation du doigt d'or, rupture du corps du câble ou instabilité du signal dans un court laps de temps (comme 1 ~ 2 semaines).

      Sur la base des jugements ci-dessus, les câbles mous de haute qualité doivent répondre aux exigences suivantes: aucun dommage à l'apparence, aux doigts d'or vif sans oxydation, matériaux résistants à la chaleur et résistants à la corrosion, une bonne conduction du conducteur et un processus de sertissage précis. Si l'affichage est anormal, donnez la priorité à la vérification du câble souple (en particulier les doigts d'or et les plis), qui peuvent être rapidement vérifiés par méthode de remplacement et test multimètre. Shenzhen Hongjia Technology se concentre sur la recherche et le développement, la production et les ventes d'écrans LCD de 1,14 pouce-2,1 pouces et les écrans tactiles de soutien, avec 12 ans d'expérience dans l'industrie. Les FPC que nous utilisons sont très fiables, résistants à l'oxydation et ont une bonne flexibilité. La teneur en or des doigts d'or rechargeables est de 1,5 à 2,0 μ, ce qui convient à l'industrie militaire, aux instruments et à l'équipement, à l'électronique grand public et à d'autres produits. Nous avons servi de nombreuses entreprises du Fortune 500 et avons reçu des éloges de la part des clients. Nos produits doivent passer par 12 processus d'inspection, des matériaux entrants à l'expédition, afin que les clients ne s'inquiètent pas.
