Est-il préférable d'utiliser un connecteur B TO B ou une fiche dorée pour les câbles d'écran flexibles ?

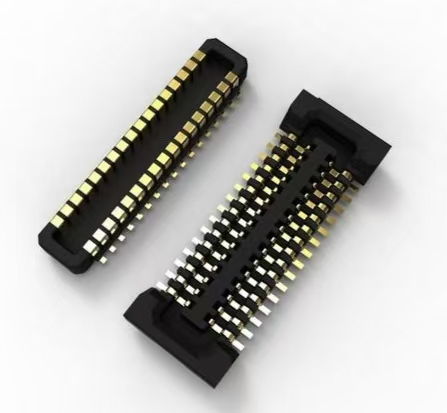

       De nombreux clients sont confrontés à ce problème lors du choix d'un écran : certains câbles d'écran flexibles utilisent des connecteurs B2B, tandis que d'autres utilisent des fiches directes en or. Ils ne savent pas lequel choisir. Shenzhen Hongjia Technology Engineering fournit ici une analyse simple :

1. Solution de connecteur

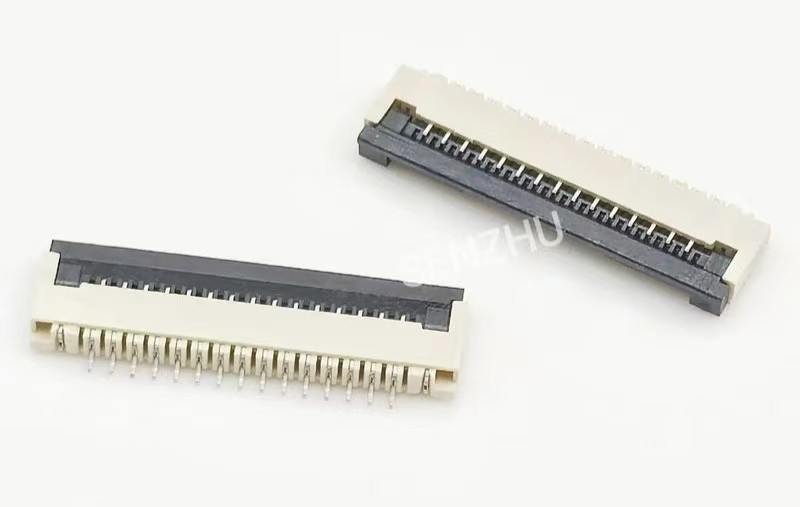

Cette méthode nécessite un connecteur séparé (généralement un connecteur ZIF ou LIF) soudé sur la carte mère. Le circuit imprimé flexible est directement inséré dans ce connecteur et sécurisé avec un levier de verrouillage.

· Avantages :

· Haute fiabilité : le mécanisme de verrouillage mécanique assure une connexion solide, résistant efficacement aux vibrations et aux chocs et offrant une résistance de contact stable.

· Assemblage et réparation faciles : facile à utiliser pour les opérateurs, avec une grande tolérance d'alignement. Si l'écran ou le câble est endommagé, le mécanisme de verrouillage peut être facilement ouvert pour être remplacé sans endommager la carte mère.

· Protection de l'interface : le connecteur agit comme un "sacrifice", l'usure se produisant principalement sur le connecteur lui-même, tandis que les plots de soudure de la carte mère sont protégés. Remplacer le connecteur coûte bien moins cher que réparer la carte mère.

• Inconvénients :

• Occupation de l'espace : le connecteur lui-même a une certaine hauteur, ce qui pose un défi pour les conceptions visant une finesse et une légèreté extrêmes.

• Coût plus élevé : augmente le coût du matériau du connecteur.

• Structure complexe : nécessite de l'espace et de la hauteur pour le connecteur dans la configuration de la carte mère.

2. Solution d’insertion directe du doigt en or

Cette méthode insère directement les doigts dorés (plaquettes plaquées or exposées) du câble FPC dans les ressorts ou fentes correspondants de la carte mère, en s'appuyant sur la pression des structures externes (telles que des blindages métalliques, des vis ou des cadres en plastique) pour maintenir le contact.

• Avantages :

• Finesse et légèreté extrêmes : élimine la hauteur du connecteur, ce qui en fait la solution privilégiée pour réaliser des conceptions ultra fines.

• Faible coût : élimine un connecteur, réduisant considérablement les coûts de production en série.

• Structure simple : simplifie la disposition de la carte mère.

• Inconvénients :

• Risque de fiabilité élevé : la qualité du contact dépend entièrement de l'uniformité et de la durabilité de la pression externe appliquée. Après une utilisation prolongée, la pression peut se relâcher, entraînant un mauvais contact. Les vibrations et les chutes peuvent également facilement affecter la connexion.

• Difficile à assembler : l'alignement nécessite une précision extrême, nécessitant généralement un équipement automatisé. L'opération manuelle est difficile et susceptible d'endommager les doigts en or en raison d'un mauvais alignement.

• Presque impossible à réparer : après quelques insertions et retraits, les doigts en or peuvent s'user ou s'abîmer. Lors des réparations, tirer directement sur le câble peut facilement faire détacher ou déformer les contacts de la carte mère, entraînant des dommages permanents.

3. Alors, comment choisir ?

• Choisissez un connecteur si :

• Le produit a des exigences de fiabilité élevées et doit résister à certains environnements de vibrations et de chocs (par exemple, écrans automobiles, équipements industriels).

• Le produit doit être facile à fabriquer et à réparer (par exemple, ordinateurs portables ordinaires, moniteurs).

• Produits électroniques grand public conventionnels où l'espace interne n'est pas extrêmement limité.

• Choisissez un connecteur enfichable direct à doigt doré si :

• La finesse et la légèreté sont les priorités absolues, et une certaine maintenabilité et facilité d'assemblage sont acceptables (par exemple, connexions internes dans les ordinateurs portables et tablettes ultra-minces haut de gamme).

• Extrêmement sensibles aux coûts et nécessitant des volumes de production massifs, les équipements automatisés de haute précision garantissent un rendement d'assemblage élevé.

• Conçu comme « jetable », ne nécessitant pratiquement aucun démontage après assemblage (par exemple, les connexions des câbles d'écran à l'intérieur de nombreux téléphones mobiles).

     Dans l’industrie électronique grand public d’aujourd’hui, les deux technologies sont largement utilisées et apparaissent souvent dans le même appareil. Par exemple, dans un ordinateur portable ultra-mince, la connexion principale entre la carte mère et l'écran peut utiliser des connecteurs directs en or par souci de finesse, tandis que les connexions entre la carte mère et des composants tels que le pavé tactile et le clavier peuvent utiliser des connecteurs traditionnels. Si la fiabilité et la maintenabilité sont plus importantes que l’économie d’une fraction de millimètre d’épaisseur, alors les connecteurs constituent un choix plus fiable et plus mature. Si vous construisez un nouveau produit ultra fin et sensible aux coûts avec une ligne de production automatisée de haute précision, vous devez soigneusement envisager la solution de connecteur direct à doigt d'or.
