Analyse des scénarios d'application pour un écran paysage IPS de 7 pouces avec une résolution de 1024 × 600, MIPI 2 canaux, écran tactile capacitif 24 broches

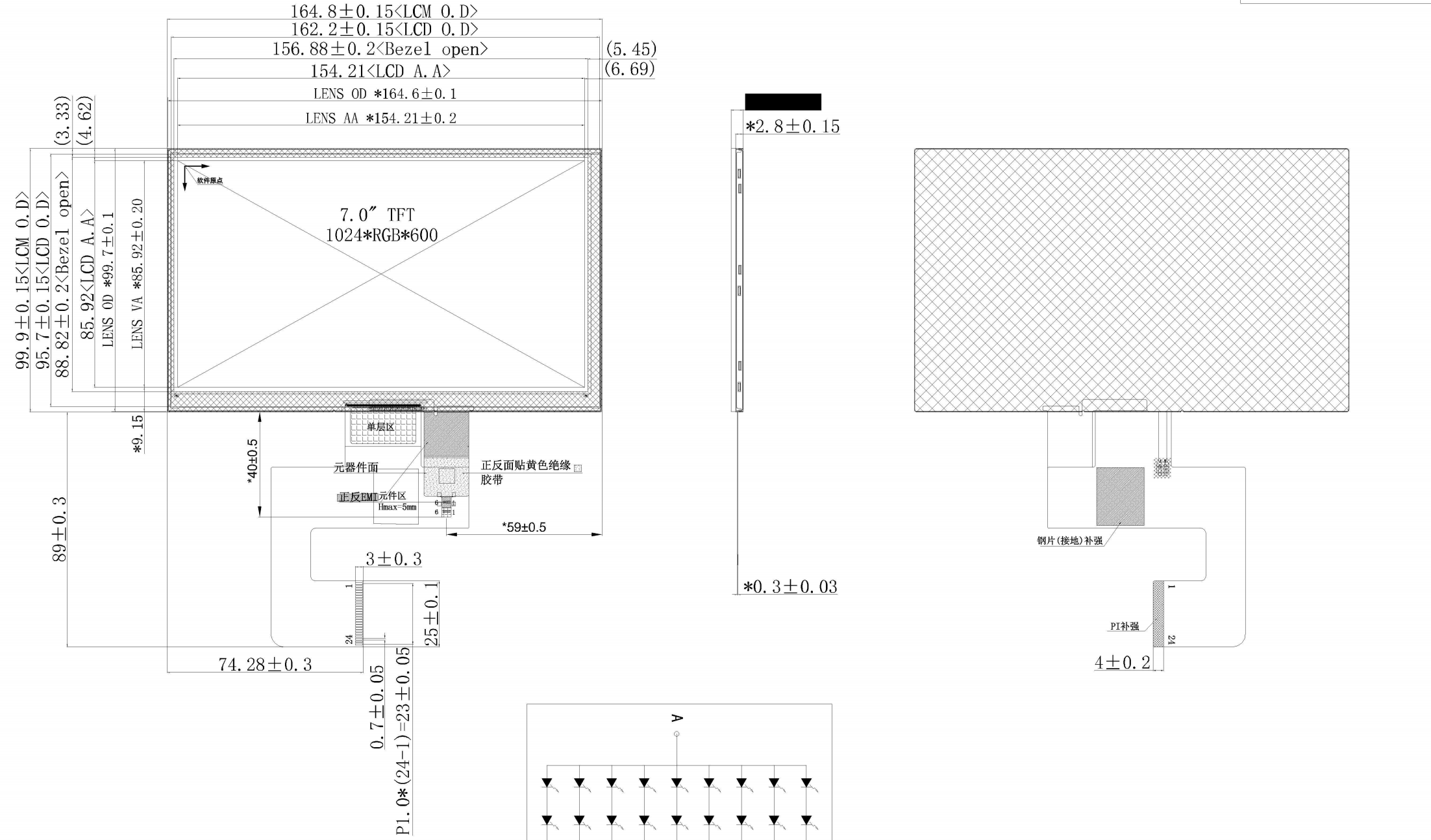

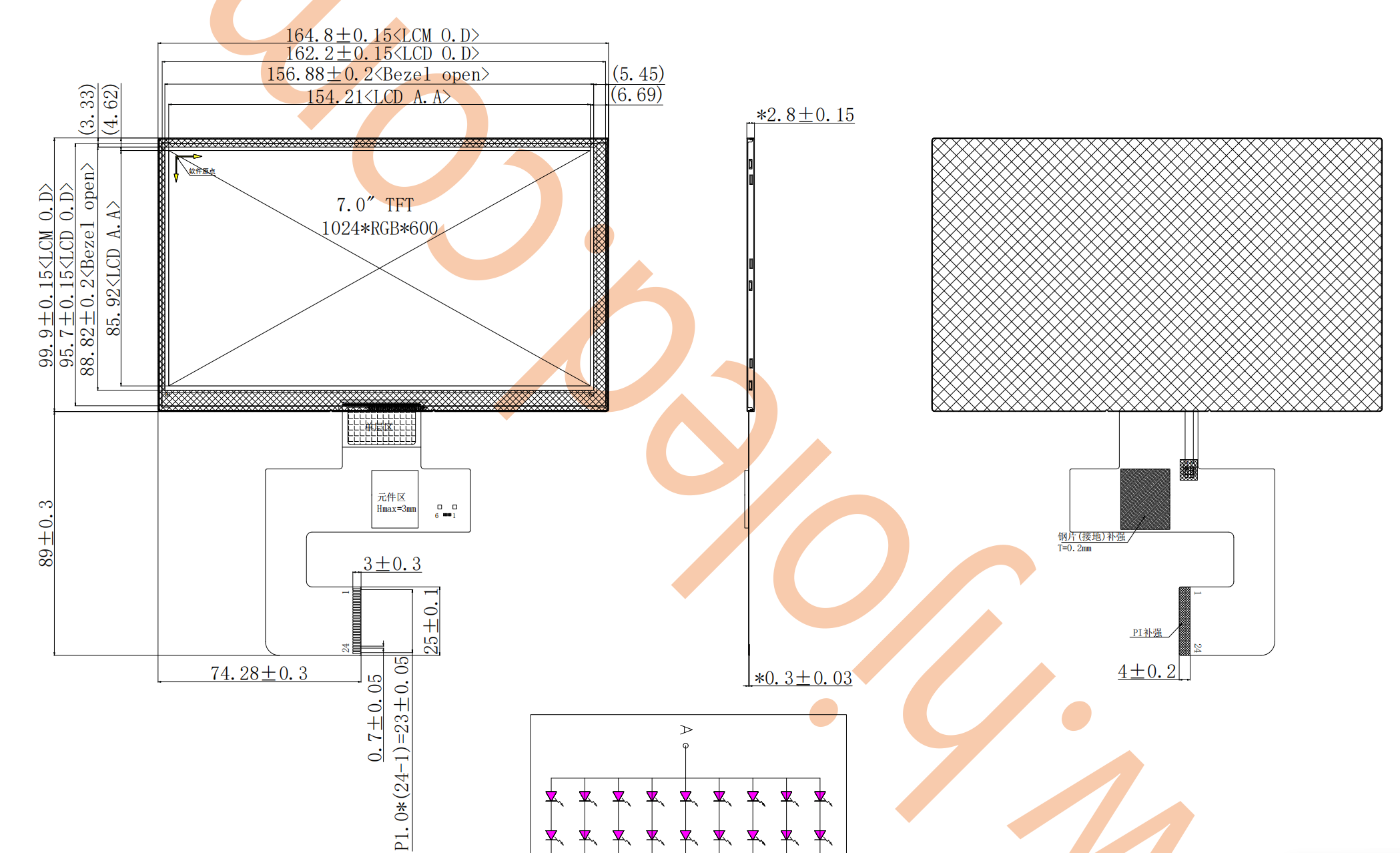

       Les écrans paysage TFT de 7 pouces ont généralement une résolution de 1024 x 600 et une interface MIPI à 4 canaux. Les écrans LCD à 2 canaux sont rares, et ceux intégrant le câble d'écran tactile capacitif avec le câble d'écran LCD sont encore plus rares, ce qui augmente la charge de travail des ingénieurs matériels. Les ingénieurs de Shenzhen Hongjia Technology ont produit avec succès des écrans paysage IPS de 7 pouces avec une résolution de 1024 x 600, une interface MIPI à 2 canaux et un écran tactile capacitif. Le connecteur 24 broches intègre les signaux de l'écran tactile et de l'affichage, avec une interface à câble unique pour une conception plus facile pour le client.

       7 pouces, 1024×600 (rapport d’aspect environ 15:9, proche de 16:9). Il s'agit d'une spécification d'affichage typique d'entrée de gamme à milieu de gamme, rentable et capable de répondre à la plupart des besoins d'affichage d'interface graphique de base, mais sa densité de pixels (environ 169 PPI) n'est pas aussi élevée que celle des écrans à plus haute résolution. L'IPS (In-Plane Switching) offre des avantages tels que des angles de vision larges, une bonne reproduction des couleurs et une cohérence élevée. Quel que soit l'angle de vue, l'atténuation des couleurs et de la luminosité est minime, ce qui le rend idéal pour les applications nécessitant plusieurs visionneuses ou un fonctionnement sous différents angles (telles que le contrôle industriel, les systèmes de contrôle de maison intelligente et les appareils portables).

Avantages et scénarios applicables :

1. Équilibre coût-performance : Cette combinaison offre un excellent rapport qualité-prix. IPS offre une expérience visuelle supérieure, tandis que MIPI permet d'économiser de l'espace sur la carte et de la consommation d'énergie. Deux canaux fournissent une bande passante suffisante à 1024 × 600 à 60 Hz.

2. Préféré pour les appareils intégrés et portables :

A. IHM industrielle : écrans tactiles industriels, interfaces d'instruments ; le grand angle de vision de l'IPS permet aux opérateurs de voir clairement depuis différentes positions.

B. Contrôle de la maison intelligente : panneaux de commande domestiques, écrans de passerelle intelligente ; l'interface MIPI facilite la miniaturisation des appareils.

C. Dispositifs médicaux portables : instruments de test portables avec des exigences de consommation d'énergie et de fiabilité élevées.

D. Écrans de rechange/auxiliaires automobiles : tels que les caméras de recul et les systèmes de divertissement aux places arrière (notez les exigences de qualité automobile).

E. Appareils commerciaux : machines POS, terminaux libre-service, systèmes de file d'attente.

F. Appareils IoT basse consommation : terminaux d'affichage d'informations avancés. 3. Analyse des besoins en bande passante : calculez la bande passante approximative requise.

Horloge à 3 pixels ≈ (Pixels horizontaux + Suppression) × (Rangées verticales + Suppression) × Taux de rafraîchissement. Estimation simplifiée : 1024×600@60Hz, RGB888 (profondeur de couleur 24 bits).

Débit de données ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. La bande passante théorique typique des voies MIPI DSI 2 est supérieure à 1 Gbps (en fonction de la fréquence d'horloge spécifique), suffisante pour piloter en douceur cette résolution avec une certaine marge.

      En résumé, un écran paysage IPS (1024 × 600) de 7 pouces avec MIPI 2 voies est une solution mature qui atteint un excellent équilibre en termes de coût, d'effet d'affichage, de consommation d'énergie et d'occupation de l'espace. Il convient parfaitement à diverses applications d'affichage embarquées de milieu de gamme, en particulier dans les scénarios nécessitant des angles de vision larges, une cohérence des couleurs et un gain de place.
