Application d'écran LCD de 2,4 pouces avec interface RVB série 6 bits dans les produits électroniques

     Les écrans LCD de 2,4 pouces avec une résolution de 240 x 320 sont très courants sur le marché et leurs interfaces sont généralement standard.  Aujourd'hui, les ingénieurs de Shenzhen Hongjia Technology partageront une interface moins courante : l'écran TFT de 2,4 pouces avec une interface RVB série 6 bits. Cette combinaison offre un excellent équilibre entre coût, performances et complexité de conception, et est largement utilisée dans les appareils bas à moyen de gamme qui nécessitent un certain niveau de qualité d'affichage.

1. Qu'est-ce qu'une interface RVB série 6 bits ?

A. RVB : fait référence au pilotage de chaque pixel de l'écran à l'aide de lignes de données de couleurs primaires rouge, verte et bleue.

B. 6 bits : indique que la profondeur de chaque composante de couleur (R, V, B) est de 6 bits, soit 64 niveaux de niveaux de gris. La profondeur de couleur combinée d'un seul pixel est de 262 000 couleurs (64 * 64 * 64 = 262 144). La fidélité des couleurs est légèrement inférieure à celle du RVB 16 bits (65 000 couleurs) ou 24 bits (16,7 millions de couleurs) commun, mais elle est généralement suffisante pour de nombreuses applications d'image non professionnelles pour l'œil humain.

C. Série : C'est la clé. Contrairement aux interfaces RVB parallèles traditionnelles (qui nécessitent un grand nombre de lignes de données et de contrôle telles que VSYNC, HSYNC, DE, D0-D15/23, généralement >20 lignes), le RVB série transmet les données RVB de chaque pixel via une paire de lignes d'horloge différentielles (CLK+/CLK-) et 3 paires de lignes de données différentielles (R+,R- ; G+,G- ; B+,B-) à haute vitesse.

D. Nombre de lignes physiques : 6 paires de lignes différentielles + éventuelles lignes de terre et d'alimentation, réduisant considérablement le nombre de lignes (généralement seulement 8 à 12 câbles physiques).

E. Protocole : suit généralement une forme simplifiée du protocole DSI (Display Serial Interface) du MIPI D-PHY, ou une variante de niveau supérieur de l'interface SPI. Sur les écrans grand public de 2,4 pouces, il est souvent simplement appelé « interface RVB série » ou « interface SPI RVB », utilisant essentiellement un sérialiseur pour convertir les signaux RVB parallèles en un flux de données série.

 2. Avantages combinés (Pourquoi cette conception ?)

Cette combinaison de « petite taille d'écran + profondeur de couleur moyenne à faible + interface série » démontre les principaux avantages suivants dans les applications :

A. Câblage considérablement réduit : c’est l’avantage le plus important. Réduire le nombre de fils de 20+ dans une interface parallèle à environ 10 entraîne :

Moins d'espace requis pour le routage entre le contrôleur principal et l'écran, réduisant potentiellement le nombre de couches de PCB et simplifiant la disposition.

L'utilisation de connecteurs FPC plus petits et moins chers, permettant d'économiser de l'espace et des coûts de nomenclature.

Moins de fils entraînent un taux de défaillance plus faible aux points de connexion et une conception anti-interférence plus facile.

B. Coût réduit :

Les coûts des PCB, des connecteurs et des assemblages sont tous réduits grâce au nombre réduit de fils.

Le nombre de GPIO requis par la puce de contrôle principale est réduit, permettant la sélection d'un MCU ou d'un MPU plus économique avec moins de broches.

C. Consommation d’énergie réduite :

Les signaux différentiels série ont une oscillation de tension plus faible et moins d'interférences électromagnétiques, ce qui entraîne une consommation d'énergie inférieure par rapport aux signaux de niveau TTL parallèles.

Moins de fils signifie moins de capacité parasite et la puissance nécessaire à la commande est réduite en conséquence.

D. Répondre aux exigences de performance :

Pour un écran QVGA de 2,4 pouces, le nombre total de pixels est de 76 800. À un taux de rafraîchissement de 60 Hz, la bande passante de données requise est d'environ : 76 800 * 18 bits/pixel * 60 Hz ≈ 83 Mbps. Même avec une couleur 6 bits (18 bits/pixel), la vitesse typique d'une interface série (des centaines de Mbps à plus de 1 Gbps) est plus que suffisante, laissant une marge importante.

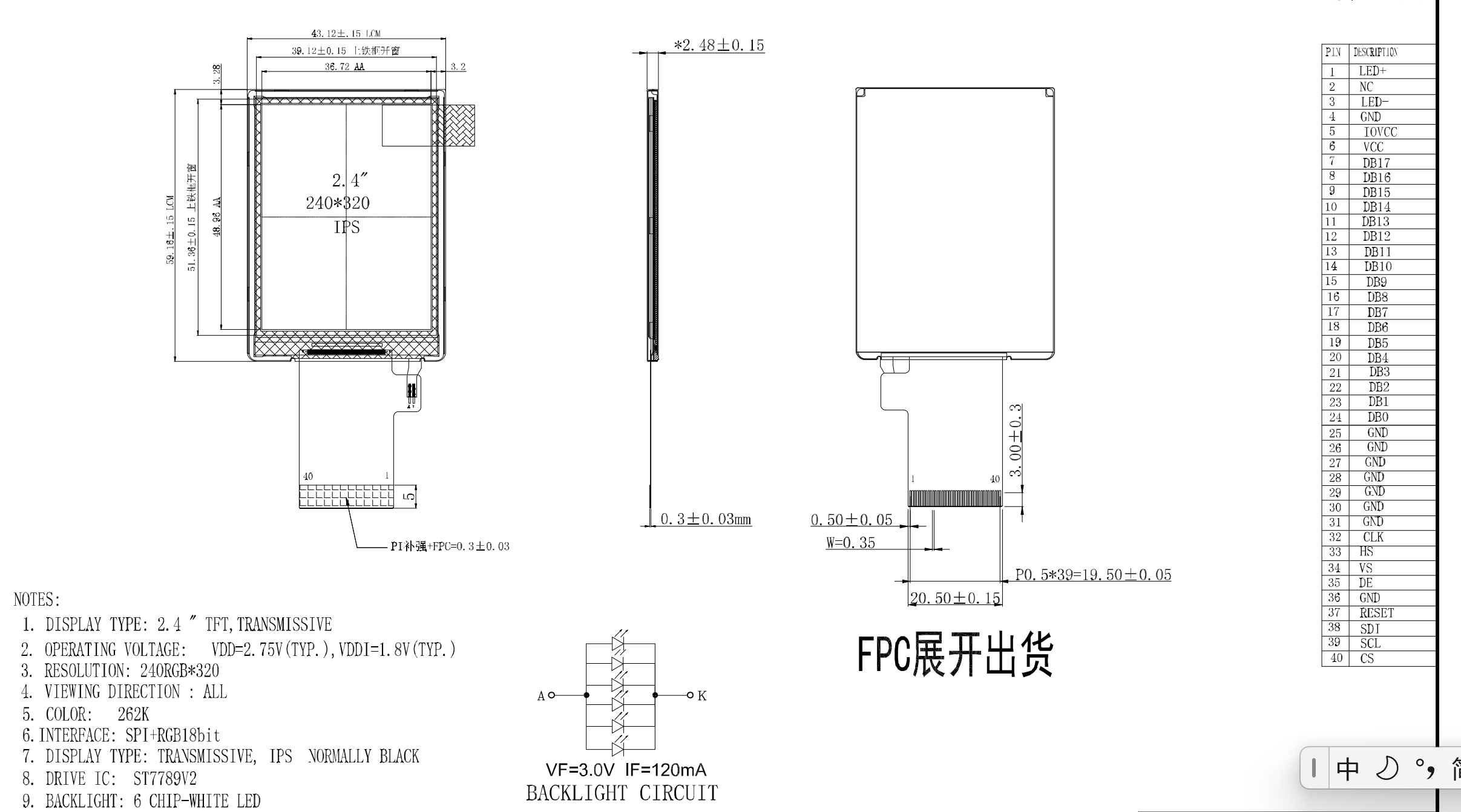

     Shenzhen Hongjia Technology produit en série des écrans LCD de 2,4 pouces dotés d'une interface RVB série 6 bits, modèle HJ2408-18-A1.  Nous acceptons les demandes de renseignements des clients par courrier électronique. L'écran LCD de 2,4 pouces avec une interface RVB série 6 bits est une solution d'affichage intégrée hautement optimisée. Grâce à la technologie clé de sérialisation des interfaces, il permet une conception simplifiée, une fiabilité améliorée et un coût global réduit sans sacrifier de manière significative l'expérience visuelle (pour les applications d'image de petite taille et non professionnelles), ce qui en fait l'un des choix classiques pour les écrans des appareils intelligents compacts modernes.
