Mise à niveau de la résolution de l'écran LCD de 2,8 pouces : 480*640 est une avancée majeure dans la conception matérielle

      La résolution typique d'unÉcran LCD de 2,8 poucesest 240*320 ou 240*400.  Parce que sa taille est plus grande qu'un écran LCD de 2,4 pouces, mais que la résolution est la même, la zone plus grande entraîne un affichage moins détaillé, c'est pourquoi de nombreux ingénieurs matériels n'aiment pas l'utiliser. Les ingénieurs de Shenzhen Hongjia Technology recommandent unÉcran TFT de 2,8 poucesavec un angle de vision complet IPS et une résolution de 480*640, offrant une haute définition et des détails fins, compensant la faible résolution des écrans typiques de 2,8 pouces. Cet article présentera également les avantages de cet affichage et les changements importants qu'il apporte.

Ci-dessous, j'analyserai la signification technique et les scénarios d'application de cette mise à niveau :

1. Modifications apportées par la mise à niveau de la résolution

Nombre de pixels : 480 × 640 = 307 200 pixels, soit 4 fois plus élevé que le 320 x 240 commun (76 800 pixels).

PPI (Pixels Per Inch) : Sur un écran de 2,8 pouces de diagonale, avec une résolution de 480×640, le nombre de pixels le long de la diagonale est d'environ 800 (√(480²+640²) ≈ 800), donc le PPI est d'environ 800 ÷ 2,8 ≈ 285 PPI, atteignant un niveau « rétine » (où les pixels individuels sont difficiles à distinguer à l'œil nu à une distance de visualisation normale).

En revanche, 320×240 sur un écran de 2,8 pouces n’a qu’environ 143 PPI, une différence significative.

2. Expérience visuelle

L'affichage du texte est plus net, sans bords irréguliers.

Les images et les icônes présentent des détails plus riches, adaptés à l'affichage d'interfaces graphiques complexes (telles que des tableaux de bord avancés, des cartes et des icônes détaillées).

Dans les appareils industriels, médicaux et portables, cette amélioration peut améliorer considérablement l’expérience utilisateur et la lisibilité.

3. Exigences matérielles

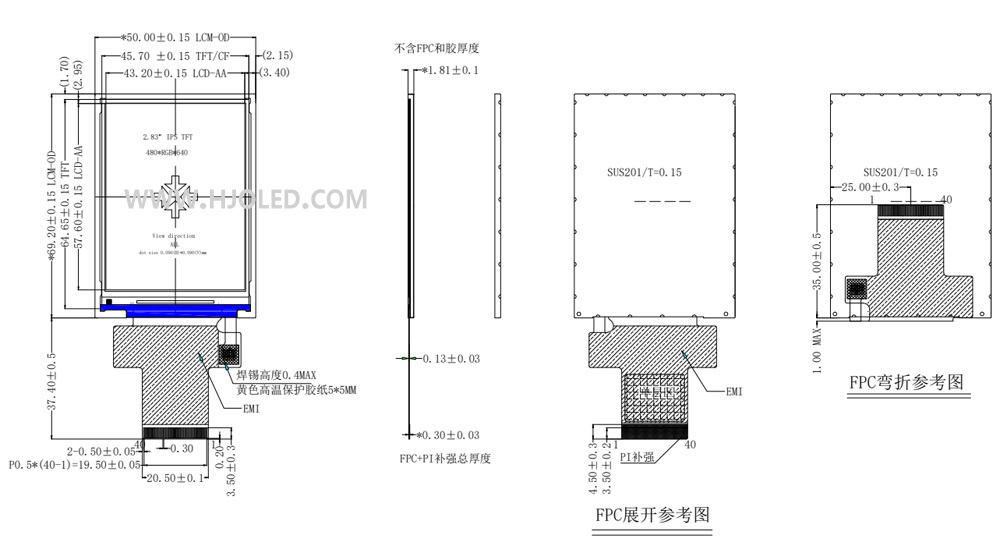

L'écran LCD de 2,8 pouces avec une résolution de 480 x 640 utilise le circuit intégré de pilote ST7701S mature, prenant en charge les interfaces RVB et MIPI.

Une résolution multipliée par quatre signifie que la mémoire d'affichage/mémoire tampon d'image doit être augmentée en conséquence. Le circuit intégré du pilote doit prendre en charge des taux de transfert de données plus élevés (horloge de pixels plus élevée).

Si vous utilisez un écran MCU (avec mémoire intégrée et pilote d'interface parallèle), un MCU plus performant ou une puce de pilote dédiée peut être nécessaire.

La consommation d'énergie peut augmenter légèrement (en raison d'un plus grand nombre de rafraîchissements de pixels), mais la technologie LCD moderne et l'optimisation des pilotes peuvent contrôler cela.

4. Scénarios d'application

Auparavant, les écrans 2,8 pouces 320 × 240 étaient couramment utilisés dans des appareils intégrés simples (tels que les petits instruments et les anciens terminaux portables), tandis que les écrans 2,8 pouces 480 × 640 pouvaient être utilisés dans :

Terminaux portables industriels haut de gamme (scanners de codes-barres, machines POS)

Dispositifs médicaux (moniteurs portables, équipement de diagnostic)

Affichages d'instruments de haute précision

Appareils électroniques grand public portables (tels que lecteurs portables haute résolution, télécommandes professionnelles)

Appareils portables ou mini modules d'affichage (lorsqu'une interface graphique détaillée est nécessaire)

       Shenzhen Hongjia Technology a suivi le rythme des progrès technologiques et a produit avec succès en série de nombreux écrans LCD haute résolution et haute luminosité, répondant ainsi aux demandes de nombreux clients en matière d'affichages haute définition et détaillés. Avec les progrès de la technologie des micro-écrans et des circuits intégrés de pilotage, le coût des écrans de petite taille à haute résolution diminue progressivement, ce qui incite à la mise à niveau d'appareils dotés d'une résolution auparavant moyenne à basse vers la haute définition. Cette mise à niveau est particulièrement naturelle pour les produits qui doivent afficher plus d'informations ou rechercher une meilleure expérience visuelle. Notre société dispose de plus de 200 modèles d’écrans haute définition de différentes tailles et résolutions.  Nous acceptons les demandes de renseignements des clients par courrier électronique.
