Techniques de conception matérielle pour les écrans TFT HD de 2,0 pouces (résolution 480*360, interface RVB) dans les appareils portables

     Conception matérielle pour unÉcran paysage HD de 2,0 pouces(résolution 480*360, interface RVB) dans les appareils portables se concentre sur l’équilibre entre la qualité d’affichage, la consommation d’énergie, l’espace physique et la fiabilité. Voici les principales techniques de conception et considérations résumées par les ingénieurs de Shenzhen Hongjia Technology :

I. Interface et intégrité du signal

1. Sélection de l'interface RVB

Donnez la priorité à l'utilisation d'interfaces parallèles RGB565 (16 bits) ou RGB666 (18 bits) pour garantir une bande passante de données suffisante pour une résolution de 480 x 360 à 60 Hz (nécessitant une horloge de pixels d'environ ~ 20 MHz).

Si la tension d'interface du contrôleur principal ne correspond pas à celle de l'écran LCD (par exemple, 1,8 V contre 3,3 V), un circuit intégré de changement de niveau (tel que le TXS0108E) ou un diviseur de résistance combiné à un tampon doit être ajouté.

2. Optimisation du routage du signal

Correspondance de longueur et impédance : il est recommandé que les lignes de données RVB (D[0:17]) soient adaptées en longueur au sein de leur groupe (avec un écart de ≤ 100 mils) ; la ligne d'horloge (PCLK) doit être adaptée en longueur indépendamment et éloignée des sources de bruit à grande vitesse.

Protection et blindage de terre : sur le FPC (circuit imprimé flexible) ou le PCB, utilisez les lignes GND pour isoler les signaux RVB des sources de bruit telles que le PWM du rétroéclairage et les lignes d'alimentation.

Correspondance des terminaisons : si la distance de transmission dépasse 10 cm, une résistance série (22 Ω – 100 Ω) peut être ajoutée à l'extrémité de l'écran LCD pour supprimer les réflexions du signal.

II. Alimentation électrique et contrôle de la consommation électrique

1. Conception d'alimentation multicanal

Les exigences typiques incluent : VDD (tension logique, généralement 3,3 V/1,8 V), VCI (tension du pilote, ~3,3 V) et tension de commande des LED de rétroéclairage (allant de 3,5 V à 20 V, selon le nombre de LED en série).

Il est recommandé d'utiliser un LDO à faible bruit (tel que le TPS7A47) pour alimenter le VDD et le VCI, empêchant ainsi le bruit d'ondulation provenant de la commutation des alimentations d'interférer avec l'uniformité de l'affichage.

2. Stratégies d'économie d'énergie du rétroéclairage

Cet écran spécifique dispose d'un rétroéclairage composé de 6 LED, délivrant une haute luminosité de 800 nits pour garantir une lisibilité claire même en plein soleil. Alternativement, un circuit intégré de pilote de LED à haut rendement (tel que le LP8556) peut être utilisé pour prendre en charge un schéma de contrôle hybride combinant une gradation PWM (recommandée > 1 kHz pour éviter le scintillement) et une gradation analogique.

Réglage automatique de la luminosité : intégrez un capteur de lumière ambiante (tel que l'APDS-9301) pour ajuster dynamiquement le rétroéclairage en fonction des conditions d'éclairage ambiant, réalisant ainsi des économies d'énergie de plus de 30 %.

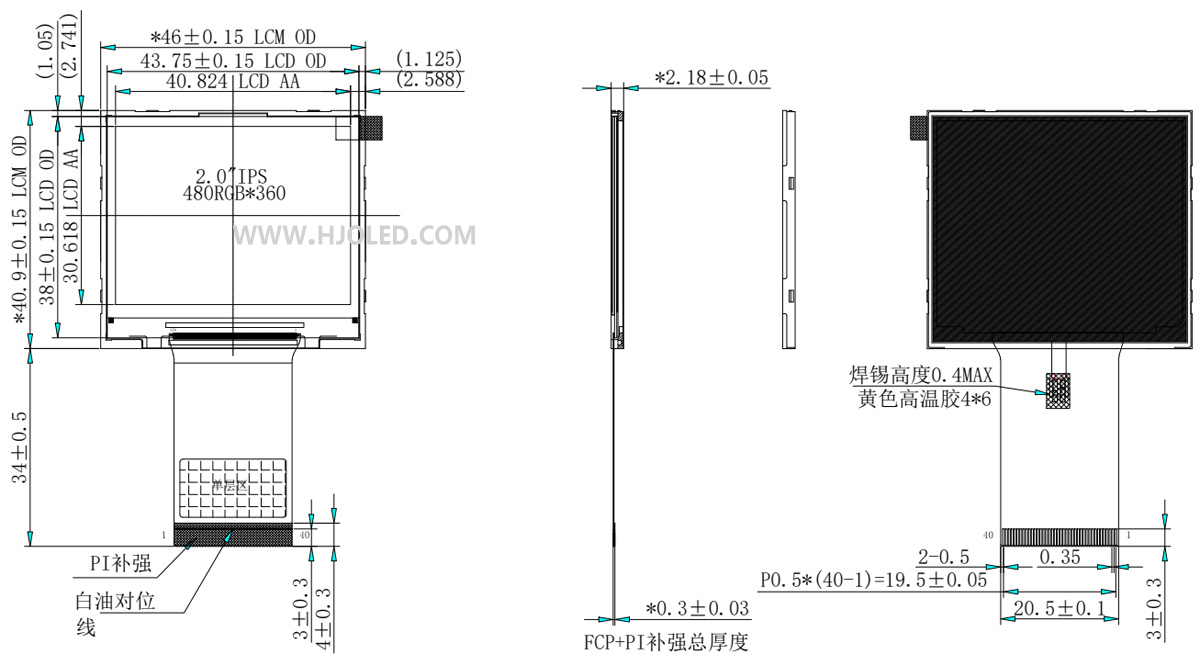

3. Écran TFT HD de 2,0 pouces : Il s'agit d'un écran orienté paysage doté d'une résolution haute définition de 480 × 360 pixels. Il utilise le circuit intégré de pilote ST7701S et une interface RVB. Lors de la conception de la carte mère, il est essentiel de vérifier que le processeur hôte prend en charge les écrans haute résolution et l'interface RVB pour éviter les scénarios dans lesquels le processeur n'a pas la capacité de piloter efficacement l'écran. La configuration paysage 480 × 360 a un rapport hauteur/largeur de 4:3 ; par conséquent, la direction de balayage doit être correctement configurée lors de l'initialisation du logiciel (généralement via les bits MV/MX/MY de la commande 0x36) pour éviter que l'image affichée ne pivote de 90 degrés.

III. CEM et immunité aux interférences

1. Blindage du module LCD

Placez de la mousse conductrice entre le module de rétroéclairage et le PCB ; De plus, enveloppez le FPC (circuit imprimé flexible) dans une feuille de cuivre et mettez-le à la terre pour minimiser le bruit rayonné.

2. Découplage de l'alimentation

À chaque entrée d'alimentation, installez un condensateur céramique de 10 μF en parallèle avec un condensateur haute fréquence de 0,1 μF, en les plaçant à proximité immédiate du connecteur LCD.

3. Protection du signal de synchronisation

Insérez des billes de ferrite (telles que le BLM18PG121SN1) en série avec les signaux HSYNC et VSYNC pour filtrer le bruit haute fréquence.

IV. Tests et vérification

1. Vérification de la séquence de mise sous tensionConfirmez que les séquences d'alimentation électrique et de synchronisation des signaux du contrôleur hôte et du module LCD sont conformes aux exigences spécifiées dans leurs fiches techniques respectives (par exemple, une largeur d'impulsion de réinitialisation > 10 ms).

2. Tests de qualité d’affichage

Utilisez des modèles de test de couleur unie et en damier pour inspecter les taches de couleur, le scintillement et la persistance de l’image (image fantôme). Utilisez un oscilloscope pour mesurer la gigue PCLK (horloge pixel) ; cette valeur doit rester inférieure à 5 % de la période d'horloge.

3. Protection ESD

Installez un réseau de diodes TVS (tel que le SRV05-4) au niveau de l'interface FPC pour garantir la conformité à la norme CEI 61000-4-2 niveau 4.

     Grâce à la mise en œuvre des stratégies de conception susmentionnées, il est possible d'obtenir des performances d'affichage haute définition stables dans un encombrement physique limité, prolongeant ainsi la durée de vie de la batterie des appareils portables. Nous recommandons qu'une fois qu'un prototype est produit, la priorité soit donnée aux tests de consommation d'énergie et d'interférences électromagnétiques, ainsi qu'à la validation de la durabilité du FPC en vue de la production de masse. Shenzhen Hongjia Technology possède 12 ans d'expertise spécialisée dans la R&D, la fabrication et la vente d'écrans d'affichage allant de 1,14 à 12,1 pouces, ainsi que des écrans tactiles qui les accompagnent. Notre gamme complète de produits comprend des écrans haute définition, haute luminosité et de forme irrégulière, dotés d'une grande variété d'options d'interface. Opérant à partir de nos propres installations de fabrication dédiées, équipées de machines de production entièrement automatisées, nous sommes fiers de servir de nombreuses entreprises Fortune 500 dans le monde entier. De plus, nous offrons une garantie de service après-vente de 36 mois, vous assurant une totale tranquillité d'esprit.
