FAQ sur l'affichage MCU 4,3 pouces 480 × 800 pour les équipes de conception embarquées américaines en 2026

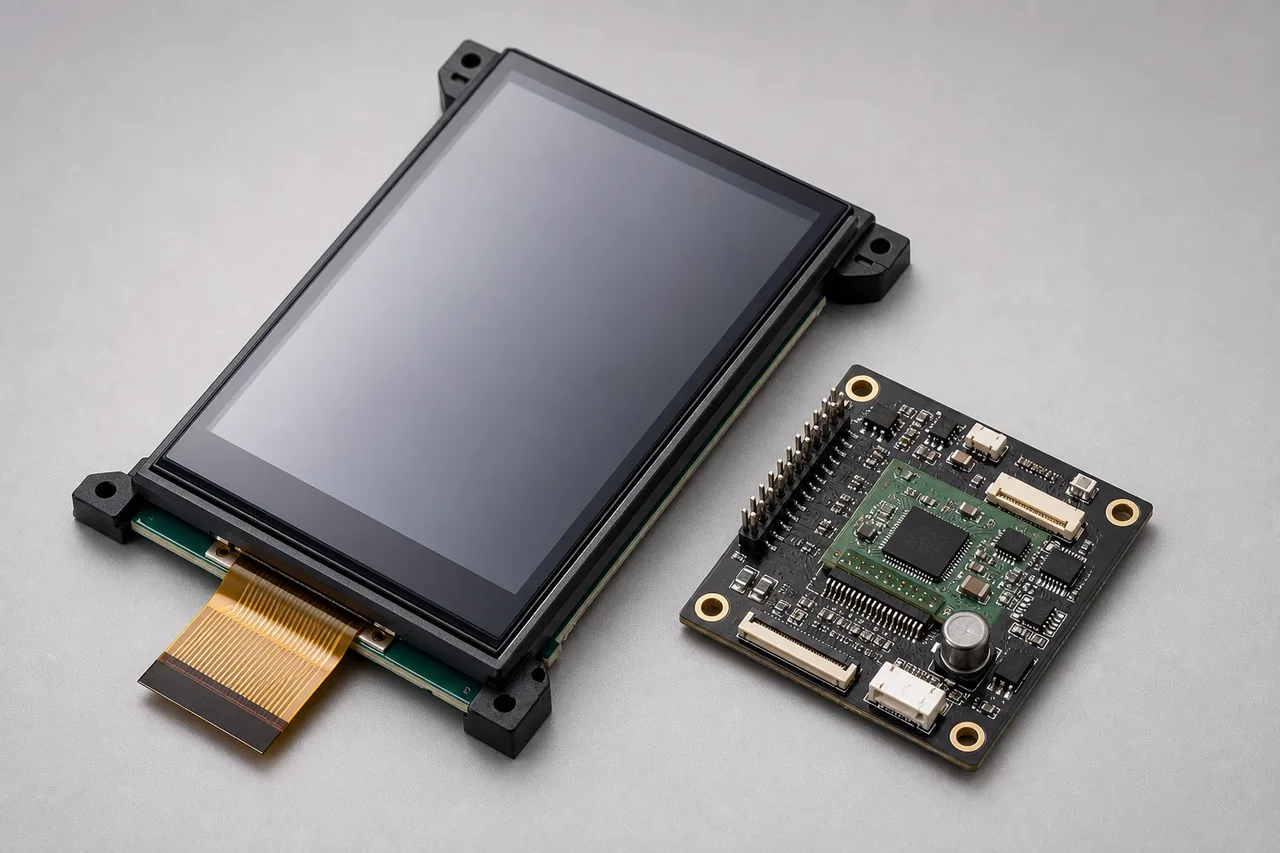

Points clés à retenir : Module LCD TFT MCU HONGJIA HJ4301-03

Interface MCU HONGJIAfait ici référence à l'interface de contrôle parallèle 8/16 bits du module, et non à un protocole de communication distinct. Le contrôleur d'affichage reçoit les commandes et les données de pixels du MCU hôte via l'interface à broches du module. Cette distinction est importante lors de la sélection du matériel : votre microcontrôleur doit fournir le bus de données parallèle requis, les signaux de commande, les niveaux de tension et des performances de transfert suffisantes pour l'interface utilisateur que vous souhaitez afficher.

Le HJ4301-03 combine une dalle relativement compacte de 4,3 pouces avec un format 480×800 adapté aux portraits. Sa construction IPS prend en charge la visualisation dans toutes les directions, tandis que la conception TFT transmissive utilise un rétroéclairage LED blanc plutôt que de s'appuyer sur la lumière ambiante. Pour un équipementier américain, la décision principale n’est pas simplement de savoir si le panneau est suffisamment lumineux. Il s'agit de savoir si le MCU, la disposition du PCB, le pilote du micrologiciel, le boîtier et la disposition des connecteurs ont été vérifiés comme un seul système.

FAQ : choix, connexion et configuration d'un écran MCU 4,3 pouces 480 × 800

Un écran MCU parallèle peut être un bon choix lorsque le produit utilise déjà un microcontrôleur et n'a pas besoin d'un processeur graphique haute vitesse dédié. Cela peut également révéler rapidement les faiblesses. Les ingénieurs confirment souvent la résolution et le nombre de connecteurs, puis découvrent que le MCU ne dispose pas du bon mode de bus, que la bibliothèque de micrologiciels utilise un contrôleur différent ou que la carte ne peut pas fournir le rétroéclairage proprement. Vérifiez l’interface électrique avant de vous engager dans un échantillon mécanique.

Qu'est-ce qui change lorsqu'un écran TFT MCU fonctionne en mode 8 bits plutôt qu'en mode 16 bits ?

En mode 8 bits, chaque transfert de pixel utilise un bus de données plus étroit, de sorte que l'hôte a généralement besoin de plus de cycles d'écriture pour envoyer les mêmes données d'image. Le mode seize bits transporte plus de données par transfert de bus et constitue généralement le meilleur choix lorsque le MCU dispose des broches et de la prise en charge du micrologiciel. Le mode huit bits peut réduire le nombre de broches et simplifier un PCB compact, mais il peut limiter les performances de rafraîchissement de l'écran, la fluidité des animations ou le temps disponible pour d'autres tâches de contrôle.

Ne jugez pas les deux modes uniquement par la largeur théorique du bus. Votre résultat réel dépend de la synchronisation du MCU, de la surcharge des commandes, du timing d'accès, de la prise en charge DMA, de l'orientation de l'affichage et de la quantité d'écran qui change en même temps. Pour un compteur, un terminal à clavier ou un panneau de commande d'appareil avec des mises à jour modestes, un fonctionnement 8 bits peut être tout à fait adéquat. Pour un défilement rapide ou des redessins plein écran fréquents, validez d'abord le mode 16 bits.

Comment puis-je confirmer que mon MCU est compatible avec le contrôleur HX8369A ?

Commencez par la fiche technique HJ4301-03 et le manuel de référence de votre MCU. Confirmez que le MCU peut faire fonctionner l'interface parallèle 8 bits ou 16 bits requise et que son GPIO ou son contrôleur de mémoire externe peut fournir les signaux de sélection de puce, de sélection de registre ou de commande de données, d'écriture, de réinitialisation et de lecture de l'écran, selon le cas. Vérifiez ensuite la compatibilité de la tension logique, les marges de synchronisation, le comportement de réinitialisation et la capacité de l'hôte à envoyer la séquence d'initialisation du HX8369A.

La compatibilité du contrôleur n'est pas garantie uniquement par la résolution. Deux modules 480 × 800 peuvent utiliser différents pilotes, formats de pixels, jeux de commandes et exigences d'initialisation. Demandez à HONGJIA le courantFiche technique HJ4301-03 et informations d'initialisation, puis testez le MCU de production exact et la révision de la carte plutôt qu'un kit de développement vaguement similaire.

Spécifications du HJ4301-03 et options d'affichage MCU par rapport à MIPI, RVB et 480 × 272

Le HJ4301-03 est destiné aux conceptions qui nécessitent une interface utilisateur plus grande et plus haute sans passer à une architecture d'affichage MIPI plus complexe. Sa résolution de 480 (RVB) × 800 offre au logiciel plus d'espace vertical pour les menus, les informations d'état, les champs numériques et les commandes tactiles si une couche tactile est ajoutée séparément. Le panneau IPS est utile lorsque les opérateurs voient l'instrument sous différents angles, même si vous devez toujours évaluer l'éblouissement, la réflexion de la lentille et l'éclairage du boîtier dans le produit fini.

MIPI peut réduire le nombre de broches et s'adapter aux processeurs dotés d'interfaces d'affichage dédiées, mais il ajoute une charge différente en matière de logiciel et d'intégrité du signal. Les interfaces RVB peuvent prendre en charge un streaming de pixels simple, mais elles consomment souvent plus de ressources d'interface continues. Un écran 480 × 272 coûte moins cher en pixels et en mémoire, mais il abandonne la zone de travail plus grande du HJ4301-03. Choisissez en fonction de l'architecture de l'hôte et du contenu de l'écran, et non en fonction du mode d'interface.

Comment intégrer le HJ4301-03 : brochage, initialisation, rétroéclairage et exemples d'étapes de validation

L'intégration doit commencer par l'affectation actuelle des broches, et non par une bibliothèque Arduino devinée ou un dessin de connecteur copié à partir d'un autre écran de 4,3 pouces. La disposition FPC à 30 broches, les rails d'alimentation, les noms des signaux, les broches de rétroéclairage et les exigences de réinitialisation doivent provenir de la documentation de HONGJIA pour ce modèle précis. Un brochage FPC incompatible peut endommager le module ou produire une défaillance partielle trompeuse.

1. Confirmez le mode de bus 8 bits ou 16 bits du MCU hôte, la tension du signal, la synchronisation et les broches de contrôle disponibles.
2. Faites correspondre l'affectation des broches HJ4301-03 à l'empreinte du PCB, y compris les connexions d'alimentation, de masse, de données, de contrôle, de réinitialisation et de rétroéclairage.
3. Chargez la séquence d'initialisation HX8369A fournie pour le module. Ne remplacez pas les commandes d'une autre révision du panneau sans consulter la documentation du pilote.
4. Affichez l'affichage avec des paramètres conservateurs, puis vérifiez le comportement de réinitialisation, le format des pixels, l'orientation, l'ordre des couleurs et l'alignement de l'image visible.
5. Testez le rétroéclairage séparément pour la sélection de la luminosité, le comportement actuel, le timing de démarrage, la chaleur et le contrôle du circuit d'alimentation final.
6. Exécutez un échantillon via un démarrage à froid, des cycles d'alimentation répétés, des tests de couleur en plein écran, des mises à jour partielles, de longues périodes d'inactivité et le boîtier prévu.

Portez une attention particulière au pilote de rétroéclairage. La luminosité sélectionnable du panneau est une option d'affichage et non l'autorisation de connecter les broches LED directement à un MCU GPIO. Utilisez les conseils électriques de la fiche technique et validez l’assemblage terminé dans les pires conditions ambiantes et d’enceinte attendues. Avant de libérer l'outillage, demander leAffectation des broches HJ4301-03 et prise en charge des échantillonsde HONGJIA.

Approche d'approvisionnement configurable TFT LCD de HONGJIA pour les OEM américains : spécifications vérifiées, options personnalisées et continuité à long terme

Pour les équipementiers américains, l’approvisionnement en écrans est en partie un problème d’ingénierie et en partie un problème de continuité. HONGJIA fabrique des écrans LCD TFT de petite et moyenne taille, des modules LCD, des produits LCD tactiles et CTP, des écrans LCD à longue bande, des écrans LCD transflectifs et des écrans OLED. Sa gamme de produits déclarée couvre des tailles nommées de 1,14 à 10,1 pouces, avec une gamme plus large s'étendant jusqu'à 15 pouces. Cela est important lorsqu'une famille de produits peut nécessiter plusieurs tailles de panneaux ou une révision ultérieure du boîtier.

Demandez les spécifications contrôlées avant d'approuver un bon de commande : révision actuelle du panneau, circuit intégré du pilote, dessin FPC, option de luminosité, informations sur la température de fonctionnement, exigences de rétroéclairage et tout changement de lentille tactile ou de protection. Les petites commandes et la personnalisation peuvent aider lors de la validation, mais elles ne suppriment pas la nécessité d'une inspection à l'arrivée. Définissez ce que votre équipe vérifiera (dimensions, orientation du connecteur, pixels morts, cohérence de la luminosité, comportement au démarrage et compatibilité du micrologiciel) avant l'arrivée des échantillons.

HONGJIA répertorie parmi ses domaines d'application les instruments industriels, les équipements médicaux, les maisons intelligentes, les équipements de communication, les appareils électroménagers, l'électronique grand public, les points de vente, les PDA portables et les instruments électroniques automobiles. Si votre produit a une durée de vie de plusieurs années, discutez dès le début du contrôle des révisions et de l’approvisionnement à long terme. Un panneau qui fonctionne aujourd'hui ne suffit pas si vos unités de remplacement sur site doivent rester interchangeables.

Demandez la fiche technique HJ4301-03, l'attribution des broches, la prise en charge de l'initialisation ou un échantillon : https://www.lcdtftlcd.com/4-3-inch-480x800-interface-mcu.html

Le moyen le plus rapide de qualifier cet écran MCU 4,3 pouces 480 × 800 est d'envoyer à HONGJIA les détails réels de votre hôte : numéro de pièce du MCU ou du processeur, mode 8 bits ou 16 bits prévu, tension logique, orientation du boîtier, luminosité cible, méthode de contrôle du rétroéclairage et quantité de production attendue. Incluez une photo du tableau ou une carte préliminaire des épingles s’il en existe. Cela donne au fournisseur suffisamment de contexte pour confirmer l'interface plutôt que de proposer une réponse de panneau générique.

Demandez la fiche technique du HJ4301-03, l'affectation à 30 broches, la séquence d'initialisation du HX8369A, le dessin mécanique, les options de luminosité et la disponibilité des échantillons via lePage d'affichage officielle du MCU HONGJIA 4,3 pouces 480 × 800. Testez ensuite un échantillon sur le MCU et le PCB prévus avant de geler le connecteur ou le boîtier.
