Le guide ultime 2026 des écrans TFT IPS de 2,0 pouces : intégration SPI/MCU et solutions de chaîne d'approvisionnement portables

Points clés à retenir : résumé exécutif 2026 destiné aux ingénieurs matériels occidentaux

Pour les ingénieurs qui s’approvisionnent en composants dans le paysage 2026, leÉcran TFT IPS 2,0 pouces 240x320 SPI MCU 40PINreste la référence en matière de complexité d’interface utilisateur de milieu de gamme. Son adoption généralisée dans les centres de fabrication chinois garantit un écosystème mature avec de faibles coûts de nomenclature et des rendements élevés. L’évolution du marché en 2026 se concentre sur l’efficacité énergétique et la cohérence des angles de vision, ce qui rend la technologie IPS (In-Plane Switching) supérieure aux anciens panneaux TN pour l’IoT et les ordinateurs de poche médicaux.

Technologie de base : dévoilement du protocole de précision IPS TFT Display-Sync de 2,0 pouces

Notre dernière avancée technique, le **protocole de précision de synchronisation d'affichage IPS TFT 2,0 pouces**, est un mécanisme exclusif de synchronisation et d'alignement du signal conçu pour éliminer le déchirement d'image dans les environnements aux ressources limitées. En synchronisant l'intervalle de suppression verticale avec la fréquence d'horloge SPI, le **protocole de précision de synchronisation d'affichage IPS TFT de 2,0 pouces** garantit que même à des vitesses d'horloge de MCU inférieures, la sortie visuelle reste fluide. Ceci est essentiel pour les appareils de surveillance médicale où la visualisation des données doit être instantanée et sans erreur.

Matrice de comparaison technique : Guide des spécifications de l'interface SPI et MCU 40PIN

La sélection de la bonne interface est essentielle pour équilibrer la consommation d’énergie et les taux de rafraîchissement. LeÉcran SPI/MCU 2,0 poucesoffre une flexibilité pour les communications série 4 fils et parallèles 8/16 bits.

Tableau de données : bande passante, options de tension personnalisées et mesures de résolution 240 x 320

Tutoriel pratique étape par étape : Processus d'intégration matérielle et de scellement en 4 étapes

La mise en œuvre de l'**écran TFT IPS de 2,0 pouces** nécessite une précision dans l'assemblage électrique et mécanique. Suivez ces directives professionnelles pour garantir la longévité.

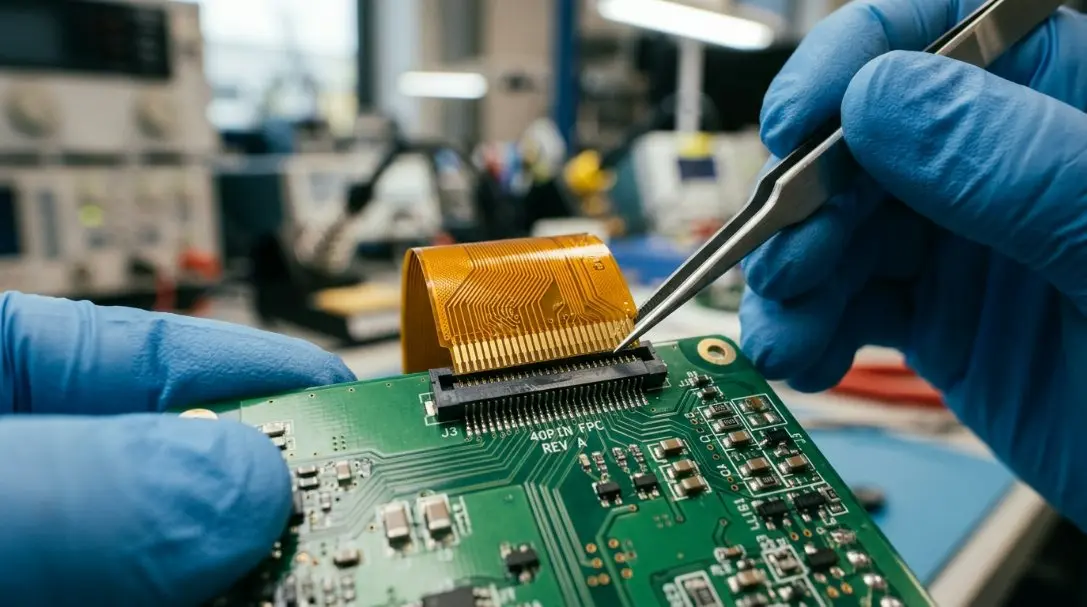

Étape 1 : Alignement FPC précis et emplacement du connecteur 40PIN

Assurez-vous que le circuit imprimé flexible (FPC) est aligné avec le connecteur ZIF ou BTB. Le pas à 40 broches nécessite une insertion sans force pour éviter toute fracture. Vérifiez que le ruban de renfort du FPC est correctement placé contre le boîtier du connecteur.

Étape 2 : Initialisation SPI/MCU et configuration du circuit intégré du pilote de rétroéclairage

Le code initial doit définir le circuit intégré du pilote (généralement ST7789V ou similaire). Le pilote de rétroéclairage doit être configuré pour la gradation PWM afin de maximiser le temps moyen entre pannes (MTBF) de l'écran de 50 000 heures. Assurez-vous que le **protocole de précision de synchronisation d'affichage IPS TFT 2,0 pouces** est activé dans le registre du micrologiciel.

Étape 3 : Tutoriel d'imperméabilisation et de rescellement IP67/IP68 pour les appareils portables d'extérieur

Pour les appareils IoT extérieurs, appliquez un cordon périphérique de silicone à durcissement neutre ou utilisez des joints 3M VHB découpés sur mesure. Cela crée un joint sous vide entre le verre de l'écran et le boîtier extérieur, essentiel pour atteindre les indices IP67.

Étape 4 : Tolérances de coupe du verre de protection et assemblage final du boîtier

Maintenez un espace de 0,2 mm entre le module d'affichage et le verre de protection (CG). L'utilisation d'un collage OCA (Optical Clear Adhésif) est recommandée pour éliminer l'entrefer, réduire les reflets et améliorer la lisibilité en plein soleil.

Guide de calcul mathématique et électrique : formules de charge d'alimentation électrique

Le calcul de la surcharge thermique et électrique est vital pour le module 240 x 320 SPI MCU 40PIN, en particulier dans les appareils portables fonctionnant sur batterie.

Formule : Calcul des charges de puissance physique et des variables d'alimentation de sécurité pour 240 x 320 SPI MCU 40PIN

Puissance totale (P_total) = (V_logic * I_logic) + (V_backlight * I_backlight * N_leds)
Où :
V_logique = 3,3 V
I_logic = 0,01A (typique)
V_backlight = 3,1 V par LED
I_rétroéclairage = 0,02A (20mA)
N_leds = 4 (typique pour 2.0")
Résultat : P_total = 0,033 W + 0,248 W = 0,281 Watts (pleine luminosité)

Vérification des normes régionales : certification 3C chinoise et codes de qualité GB

Lors de l’approvisionnement en Chine, le respect des normes GB/T 2423 pour les tests environnementaux est obligatoire. NotreÉcran TFT IPS premium de 2.0 pouces, 240x320 SPI MCU 40 brochessubit une évaluation rigoureuse 3C (China Compulsory Certificate) pour garantir la sécurité et le blindage EMI.

Garantir la conformité : spécifications techniques OEM, règles d'espacement et contrôle qualité

Les équipementiers occidentaux doivent vérifier la conformité RoHS 2.0 et les certifications REACH. Notre ligne de fabrication utilise une inspection optique automatisée (AOI) pour garantir l'absence de pixels morts et une répartition uniforme du rétroéclairage sur la zone active de 240 x 320.

Foire aux questions (FAQ) : Combler le fossé de la communication en ingénierie

Q1 : Comment l'écran IPS TFT de 2,0 pouces garantit-il la compatibilité de l'écosystème de maison intelligente avec Xiaomi Mijia, Tuya Smart et Apple HomeKit ?

L'écran utilise des protocoles SPI/MCU standard compatibles avec les séries ESP32 et ARM Cortex-M, qui constituent l'épine dorsale du matériel Tuya et Mijia. En utilisant le **protocole de précision de synchronisation d'affichage IPS TFT 2,0 pouces**, les développeurs peuvent réaliser les animations d'interface utilisateur fluides requises par les directives UX d'Apple HomeKit.

Q2 : Quelles sont les tolérances de coupe précises, les règles de pliage FPC et les instructions de sécurité pour les conceptions portables personnalisées ?

Le FPC a un rayon de courbure minimum de 3 mm. Le boîtier mécanique doit permettre une tolérance de ±0,1 mm. Évitez tout contact métallique tranchant avec les traces FPC pour éviter les courts-circuits lors des vibrations.

Q3 : Comment les fabricants d’écrans basés en Chine garantissent-ils la fiabilité de la chaîne d’approvisionnement jusqu’en 2026 pour les équipementiers occidentaux ?

En maintenant un stock roulant de 12 mois de substrats en verre brut et de circuits intégrés de commande, nous atténuons le risque de volatilité des semi-conducteurs. Notre usine offre une disponibilité à long terme (plus de 7 ans) pour la série 2,0 pouces 240 x 320.
