Qu'est-ce qu'une interface TFT LCD RVB de 3,1 pouces et pourquoi est-elle essentielle pour la conception d'écrans intégrés ?

LeLCD TFT 3,1 pouces avec interface RVBest largement utilisé dans les systèmes embarqués, les panneaux de commande industriels, les dispositifs médicaux, les instruments portables et l'électronique grand public. Cet article fournit une compréhension technique et pratique approfondie du fonctionnement de cet écran, de l'importance de l'interface RVB, de la manière dont elle s'intègre dans les systèmes et des défis auxquels les ingénieurs sont confrontés lors de la conception et du déploiement. Il explique également les critères de sélection, les pièges courants, les stratégies de dépannage et les applications réelles pour aider les développeurs et les concepteurs de produits à prendre des décisions éclairées.

Table des matières

• 1. Introduction à l'interface TFT LCD RVB de 3,1 pouces
• 2. Comprendre la technologie LCD TFT
• 3. Qu'est-ce qui rend l'interface RVB spéciale ?
• 4. Architecture du système et flux de signaux
• 5. Principales spécifications techniques expliquées
• 6. Avantages des écrans d'interface RVB
• 7. Limites et défis techniques
• 8. Applications dans les appareils du monde réel
• 9. Directives de conception et d'intégration
• 10. Comparaison avec d'autres interfaces
• 11. Dépannage des problèmes courants
• 12. Guide de sélection pour les ingénieurs
• 13. Questions fréquemment posées
• 14. Conclusion et coordonnées

1. Introduction à l'interface TFT LCD RVB de 3,1 pouces

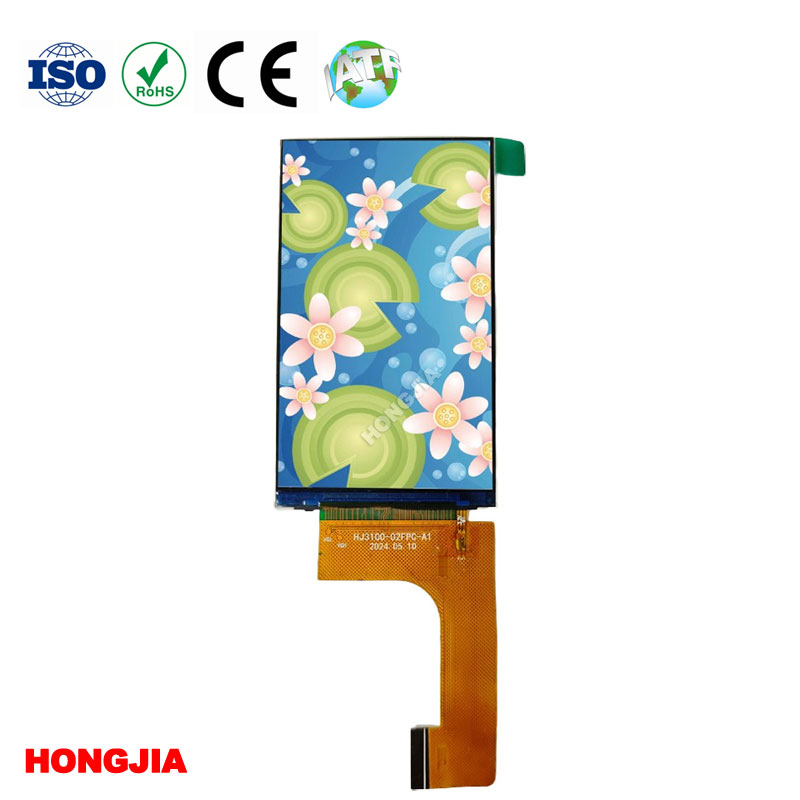

LeInterface TFT LCD RVB de 3,1 poucesest une solution d'affichage compacte conçue pour les systèmes embarqués nécessitant une sortie visuelle de haute qualité dans un faible encombrement. La technologie TFT (Thin Film Transistor) permet un contrôle actif de la matrice, garantissant des images nettes, des temps de réponse rapides et une reproduction précise des couleurs.

Contrairement aux interfaces série telles que SPI ou I2C, l'interface RVB transmet les données de pixels en parallèle, ce qui la rend capable de prendre en charge des taux de rafraîchissement plus élevés et des performances graphiques plus fluides. Cela le rend particulièrement adapté aux applications où les mises à jour visuelles en temps réel sont essentielles.

2. Comprendre la technologie LCD TFT

Les écrans LCD TFT sont un type d'écran LCD à matrice active qui utilise des transistors à couches minces pour contrôler chaque pixel individuellement. Cette structure améliore le contraste, réduit la diaphonie et améliore la stabilité globale de l'image.

Les composants clés comprennent :

• Couche de cristaux liquides pour la modulation de la lumière
• Unité de rétroéclairage pour l'éclairage
• Filtres de couleur pour la représentation RVB
• Matrice de transistors à couches minces pour le contrôle des pixels

La taille de 3,1 pouces est souvent choisie pour les appareils portables où l'espace est limité mais où la clarté visuelle reste essentielle.

3. Qu'est-ce qui rend l'interface RVB spéciale ?

L'interface RVB est une méthode de transmission de données parallèle qui envoie simultanément des signaux de couleur rouge, vert et bleu. Chaque pixel est défini par une combinaison de ces trois signaux, permettant un contrôle précis des couleurs.

Caractéristiques principales :

• Transmission de données parallèle (RVB 8/16/18/24 bits)
• Capacité de rafraîchissement élevée
• Mises à jour visuelles à faible latence
• Mappage direct des pixels du contrôleur à l'écran

Parce qu'elles contournent le décodage série complexe, les interfaces RVB sont largement utilisées dans les systèmes embarqués sensibles aux performances.

4. Architecture du système et flux de signaux

Un système TFT LCD RVB typique de 3,1 pouces se compose d'un microcontrôleur ou d'un processeur, d'un circuit intégré de pilote d'affichage et du panneau LCD lui-même.

Processus de flux de signal :

1. Le CPU/GPU génère des données de tampon de trame
2. Les signaux RVB sont émis via un GPIO parallèle ou un contrôleur LCD
3. Les signaux de synchronisation (HSYNC, VSYNC, DE) alignent la synchronisation des trames
4. Le panneau TFT reçoit les données de pixels ligne par ligne
5. Le pilote d'affichage met à jour la matrice de pixels en conséquence

La précision du timing est essentielle. Toute inadéquation des signaux de synchronisation peut entraîner des images scintillantes, déchirées ou déformées.

5. Principales spécifications techniques expliquées

Comprendre les spécifications permet de garantir une bonne intégration du système :

6. Avantages des écrans d'interface RVB

L'interface RVB offre plusieurs avantages en termes de performances qui en font un choix privilégié pour les systèmes embarqués.

• Performances de rafraîchissement élevées :Idéal pour les graphiques en temps réel
• Faible latence :Le transfert direct de pixels minimise le délai
• Meilleure qualité d'image :Aucun artefact de compression
• Simplicité matérielle :Conception simple du contrôleur d’affichage

Ces avantages sont particulièrement importants dans des applications telles que la surveillance médicale, les tableaux de bord industriels et les équipements de test portables.

7. Limites et défis techniques

Malgré ses avantages, la conception d’interfaces RVB comporte des défis.

• Nécessite de nombreuses broches GPIO (nombre de broches élevé)
• Routage PCB complexe pour l'intégrité du signal
• Sensibilité EMI plus élevée
• Évolutivité limitée pour les grands écrans

Les ingénieurs doivent concevoir soigneusement des stratégies de configuration et de mise à la terre pour éviter les interférences sonores et les erreurs de synchronisation.

8. Applications dans les appareils du monde réel

L'interface TFT LCD RVB de 3,1 pouces est largement adoptée dans tous les secteurs :

• Panneaux de contrôle industriels
• Outils de diagnostic médical portables
• Interfaces de contrôle de maison intelligente
• Instruments de mesure portables
• Electronique grand public (GPS, terminaux POS)

Son équilibre entre taille, performances et coût le rend très polyvalent.

9. Directives de conception et d'intégration

Pour garantir des performances optimales, les ingénieurs doivent suivre ces principes de conception :

• Maintenir une synchronisation de synchronisation stricte pour HSYNC et VSYNC
• Utiliser des traces PCB à impédance contrôlée
• Gardez les lignes de signalisation aussi courtes que possible
• Appliquer des condensateurs de découplage de puissance appropriés
• Optimiser les taux de rafraîchissement du micrologiciel

Une mise en œuvre appropriée garantit des performances d’affichage stables et une fiabilité à long terme.

10. Comparaison avec d'autres interfaces

Le RVB reste le choix préféré pour les systèmes de visualisation intégrés compacts et rapides.

11. Dépannage des problèmes courants

Les problèmes courants incluent :

• Affichage scintillant en raison d'une inadéquation de synchronisation
• Couleurs incorrectes dues à une profondeur de bits mal configurée
• Écran vide causé par des signaux de synchronisation manquants
• Interférence sonore due à une mauvaise mise à la terre

Solutions :

• Vérifier l'horloge et la synchronisation du signal
• Vérifiez les paramètres de configuration du micrologiciel
• Améliorer la disposition et le blindage des PCB
• Utiliser une régulation de tension appropriée

12. Guide de sélection pour les ingénieurs

Lorsque vous choisissez un module TFT LCD RVB de 3,1 pouces, tenez compte de :

• Exigences de résolution de votre application
• Capacité d'interface MCU ou processeur disponible
• Contraintes de consommation électrique
• Environnement d'exploitation (température, humidité)
• Exigences de luminosité pour une utilisation intérieure/extérieure

Un affichage bien adapté réduit considérablement le temps de développement et améliore l’expérience utilisateur.

13. Questions fréquemment posées

Q1 : Pourquoi l'interface RVB est-elle préférée pour les systèmes embarqués ?
Parce qu'il permet un transfert rapide et direct des données de pixels avec une latence minimale.

Q2 : Un écran LCD TFT de 3,1 pouces est-il adapté à une utilisation en extérieur ?
Oui, s’il dispose d’une luminosité suffisante et d’un traitement anti-éblouissement.

Q3 : L'interface RVB nécessite-t-elle un contrôleur dédié ?
Oui, la plupart des systèmes nécessitent un contrôleur LCD ou un MCU avec prise en charge de la sortie RVB.

Q4 : Qu'est-ce qui cause le scintillement des écrans LCD TFT ?
Signaux de synchronisation incorrects ou alimentation électrique instable.

Q5 : L’interface RVB peut-elle être utilisée dans les appareils alimentés par batterie ?
Oui, mais une optimisation de la puissance est nécessaire en raison d’une activité de données plus élevée.

14. Conclusion et coordonnées

L'interface TFT LCD RVB de 3,1 pouces reste l'une des solutions d'affichage les plus efficaces et les plus largement utilisées dans la conception de systèmes embarqués. Sa capacité à fournir des visuels rapides et de haute qualité le rend indispensable dans les applications industrielles, médicales et grand public. Cependant, une mise en œuvre réussie nécessite une attention particulière au timing, à la disposition et à l’intégration du système.

Pour des modules d'affichage fiables et un support technique professionnel,SZ Hongjia Technology Actions Limitéefournit des solutions LCD TFT personnalisées adaptées à diverses exigences industrielles.

Si vous recherchez des solutions LCD TFT de haute qualité ou une collaboration technique,Contactez-nouschez SZ Hongjia Technology Shares Limited, nous sommes prêts à soutenir votre prochain projet.
