Quelles sont les exigences d’interface pour un écran IPS de 3,1 pouces 480 x 800 ?

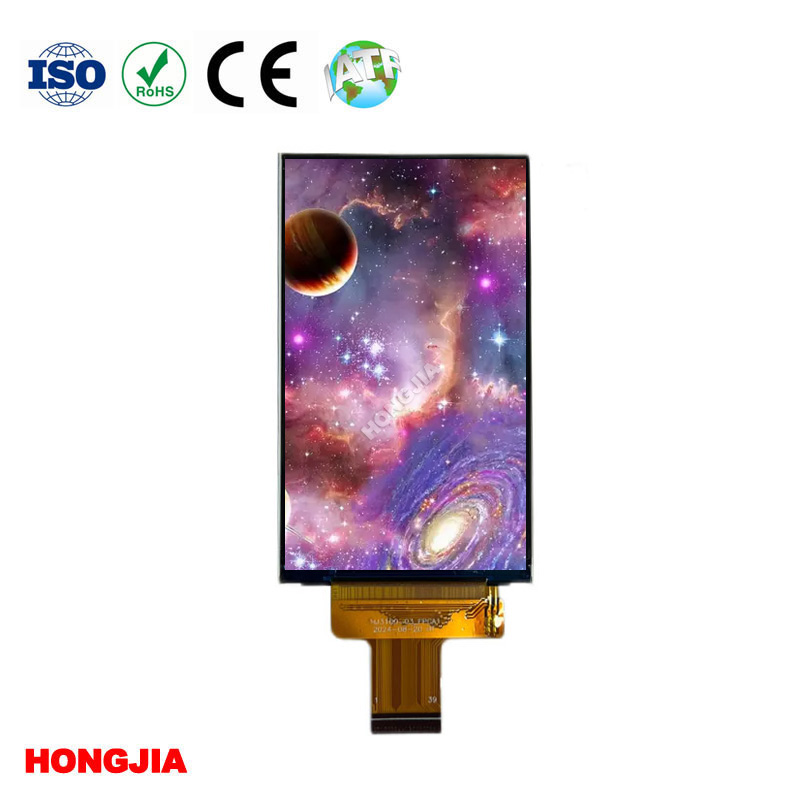

Un écran IPS 480 x 800 de 3,1 pouces nécessite une approche d'interface hybride : une connexion SPI basse vitesse pour initialiser le circuit intégré du pilote, associée à une interface RVB parallèle haute vitesse 16 bits ou 18 bits pour transmettre les données de pixels réelles. Sur le HONGJIA HJ3100-03, ces signaux sont acheminés via un FPC (circuit imprimé flexible) standard à 39 broches. Pour piloter cet écran, vous avez besoin d'un microcontrôleur hôte équipé d'un contrôleur LCD matériel dédié, de suffisamment de RAM pour contenir une mémoire tampon d'image de 768 Ko et de la capacité de générer des signaux d'horloge précis, de synchronisation horizontale et de synchronisation verticale à 60 Hz.

L'architecture SPI 39 broches et RVB 16 bits du HJ3100-03

La disposition à 39 broches sépare les tâches de configuration de la transmission de données à grande vitesse. Cette division du travail est strictement nécessaire pour les écrans de cette résolution.

Un 480x800Écran IPS 3,1 pouces 480x800 RVBpousse 384 000 pixels par image. Fonctionner avec une profondeur de couleur de 16 bits (RGB565) et un taux de rafraîchissement standard de 60 Hz nécessite de déplacer environ 368 mégabits de données par seconde. Un bus SPI standard s'étouffe sur cette bande passante. Si vous essayez de transmettre une vidéo complète via SPI à cette résolution, vous obtenez un maximum d'environ 10 à 15 images par seconde, ce qui entraîne une interface visiblement lente.

Au lieu de cela, le MCU hôte utilise les broches SPI à 3 ou 4 fils uniquement à des fins d'initialisation. Vous envoyez la charge utile de configuration une fois au démarrage pour configurer les courbes gamma, la séquence d'alimentation et l'orientation de l'affichage. Une fois les commandes de configuration enregistrées, l'interface RVB 16 bits prend en charge le gros du travail pour diffuser en continu les données brutes des pixels. La norme à 39 broches fournit suffisamment de lignes de données dédiées pour maintenir une fréquence d'images fluide sans encombrer le processeur principal.

Intégration du circuit intégré de pilote ST7701 avec des cartes hôtes intégrées

Le ST7701 est un circuit intégré de pilote largement utilisé pour cette taille et cette résolution spécifiques, monté directement sur le verre (COG). Le faire communiquer avec votre carte hôte nécessite une attention stricte à la mémoire et au timing.

Une mémoire tampon d'image non compressée de 480 x 800 en couleurs 16 bits occupe exactement 768 Ko de RAM. La plupart des microcontrôleurs d'entrée de gamme n'ont pas beaucoup de SRAM interne. Si le MCU sélectionné ne suffit pas, vous devrez acheminer une SDRAM externe sur votre PCB, ce qui complique la disposition de la carte et augmente les EMI.

Les tolérances temporelles sont également impitoyables. Le ST7701 s'attend à une horloge à points (PCLK) continue et parfaitement synchronisée ainsi qu'aux signaux d'activation des données (DE), HSYNC et VSYNC. N'essayez pas de pirater une interface RVB 16 bits à l'aide de broches d'E/S à usage général. L'hôte doit disposer d'un contrôleur matériel RVB dédié (comme le LTDC sur les puces STM32 ou le LCDC sur les pièces NXP). Manquer un seul cycle d'horloge ou retarder l'impulsion VSYNC de quelques microsecondes entraîne une déchirure visible de l'écran, un scintillement ou un affichage complètement roulant.

Gestion de la dissipation thermique dans les enceintes industrielles scellées à 1 000 nits

Une luminosité élevée a un coût thermique direct. Pousser 1 000 nits à travers un écran LCD transmissif normalement noir signifie amener les LED de rétroéclairage à proximité de leur courant nominal maximum. Dans un laboratoire en plein air, cela pose rarement un problème. À l’intérieur d’un boîtier industriel étanche IP67 ou d’un instrument de test portatif extérieur, cette chaleur est emprisonnée.

Si vous laissez un espace d'air directement derrière le module d'écran dans un appareil scellé, les LED du rétroéclairage chaufferont et se dégraderont prématurément. En quelques mois, la balance des blancs de l'écran passera sensiblement au jaune et la luminosité globale diminuera. Il faut prévoir une issue de secours thermique. Les équipes d'ingénierie spécifient généralement un tampon thermiquement conducteur entre l'arrière métallique du module d'affichage à cristaux liquides et un support structurel interne en aluminium, transformant le châssis lui-même en dissipateur thermique.

Personnalisation des FPC et des écrans tactiles pour les appareils médicaux et industriels portables

Les modules d'affichage disponibles dans le commerce s'intègrent rarement parfaitement dans du matériel spécialisé. La position FPC standard à 39 broches peut entrer en conflit avec une cavité de batterie dans un compteur d'oxygène sanguin ou forcer un placement difficile de la carte dans un équipement de beauté portable.

Plier un FPC au-delà de son rayon de courbure minimum pour forcer un ajustement provoquera des microfissures dans les traces de cuivre, entraînant des pannes d'affichage intermittentes sur la chaîne d'assemblage ou sur le terrain. SZ Hongjia Technology Shares Limited modifie la longueur, la forme et le brochage du FPC pour correspondre à la disposition spécifique de votre PCB, éliminant ainsi les contraintes mécaniques.

L'ajout d'un toucher capacitif introduit une autre variable. Pour un écran de 3,1 pouces de qualité médicale, un espace d'air entre le capteur tactile et la vitre de l'écran est un handicap. Les environnements d'humidité changeants provoquent la formation de condensation à l'intérieur de cet espace, ce qui ruine la visibilité et enregistre de fausses saisies tactiles. La spécification d'une liaison optique, où un adhésif liquide transparent lie l'écran tactile directement au verre TFT, supprime l'entrefer, améliore la résistance aux chocs et limite les réflexions internes.

Garantir un approvisionnement à long terme et des essais à faible volume pour les équipes d'ingénierie américaines

La volatilité de la chaîne d'approvisionnement dicte la conception du matériel tout autant que les spécifications techniques. Les équipes américaines qui conçoivent des systèmes de contrôle industriels ou des équipements médicaux fabriquent généralement par lots de 500 ou 5 000 unités, et non de 500 000. De nombreux fabricants d'écrans donnent la priorité aux produits électroniques grand public et émettent un avis de fin de vie (EOL) sur un petit module LCD TFT avec peu d'avertissement.

Remplacer un écran en cours de production est une erreur coûteuse. Cela nécessite une nouvelle disposition de la carte, de nouvelles configurations de synchronisation du micrologiciel et, dans le cas des dispositifs médicaux, une recertification complète du produit. SZ Hongjia cible spécifiquement les marchés industriels et médicaux en garantissant la stabilité de l'approvisionnement à long terme et en acceptant de petites commandes à l'essai pour le prototypage.

Pour réussir l'intégration d'un module 480 x 800, vous avez besoin d'un MCU avec un contrôleur RVB matériel, une mémoire tampon d'image de 768 Ko et une conception physique prenant en compte la chaleur du rétroéclairage. Si votre matériel est prêt à répondre à ces exigences, vous pouvezévaluer le module HJ3100-03pour confirmer la compatibilité des broches avec votre carte hôte.
