Que devez-vous vérifier avant d'utiliser un écran MIPI 3,5 pouces 640 × 480 ?

Avant d'approuver unÉcran horizontal de 3,5 pouces, interface MIPI 640x480, vérifiez cinq éléments : la résolution et l'orientation actives réelles, les exigences MIPI de votre carte hôte, le brochage à 30 broches, le dessin mécanique, ainsi que l'initialisation et la documentation optique du fournisseur. Le HJ3450-02 de HONGJIA peut s'adapter à des produits industriels compacts, portables, de maison intelligente, de beauté et de consommation, mais une spécification non résolue peut entraîner une refonte coûteuse.

Confirmez d'abord si le HJ3450-02 est un écran horizontal 640 × 480 ou un module portrait 480 × 800.

La première réponse n'est pas entièrement établie par les informations publiées : la description du produit identifie le HJ3450-02 comme un écran horizontal de 640 × 480, tandis que le tableau des spécifications répertorie séparément 480 (RVB) × 800. Traitez cet écart comme une question d'ingénierie et non comme un détail de formatage.

Résoudre le conflit de spécifications avant l'échantillonnage

Demandez à HONGJIA de confirmer la résolution de la matrice active, la disposition des pixels, l'orientation native du balayage, la direction de visualisation et la révision exacte du module proposé. Demandez une fiche technique à jour et une photo ou un dessin identifiant la zone active. Ne déduisez pas l’orientation des dimensions extérieures ou de l’emplacement du connecteur.

Un module 640 × 480 et un module 480 × 800 peuvent nécessiter des ressources d'interface utilisateur, des hypothèses de tampon de trame, des commandes d'initialisation et des dispositions de boîtier différentes. Si l'affichage est physiquement horizontal mais que les données du panneau sont configurées pour la numérisation en mode portrait, votre équipe logicielle peut avoir besoin d'une prise en charge de la rotation. Cela peut affecter le temps de démarrage, l'utilisation de la mémoire, les coordonnées tactiles et la composition de l'image.

Faites correspondre l'orientation vérifiée à l'interface utilisateur et au boîtier du produit

Pour un testeur portable ou une interface de contrôle industriel, l'espace horizontal peut convenir aux graphiques de tendance, aux étiquettes de mesure et aux contrôles à deux colonnes. Un panneau portrait peut être préférable pour les listes ou les flux de travail empilés verticalement. Confirmez votre choix concernant l'ouverture du cadre, la zone active, la direction de visualisation, la sortie du câble et les caractéristiques de montage avant que votre conception industrielle ne soit gelée.

Utilisez lePage produit HJ3450-02comme point de départ, puis obtenez le dessin contrôlé pour votre révision proposée.

Ce que propose le module HONGJIA pour les interfaces embarquées compactes

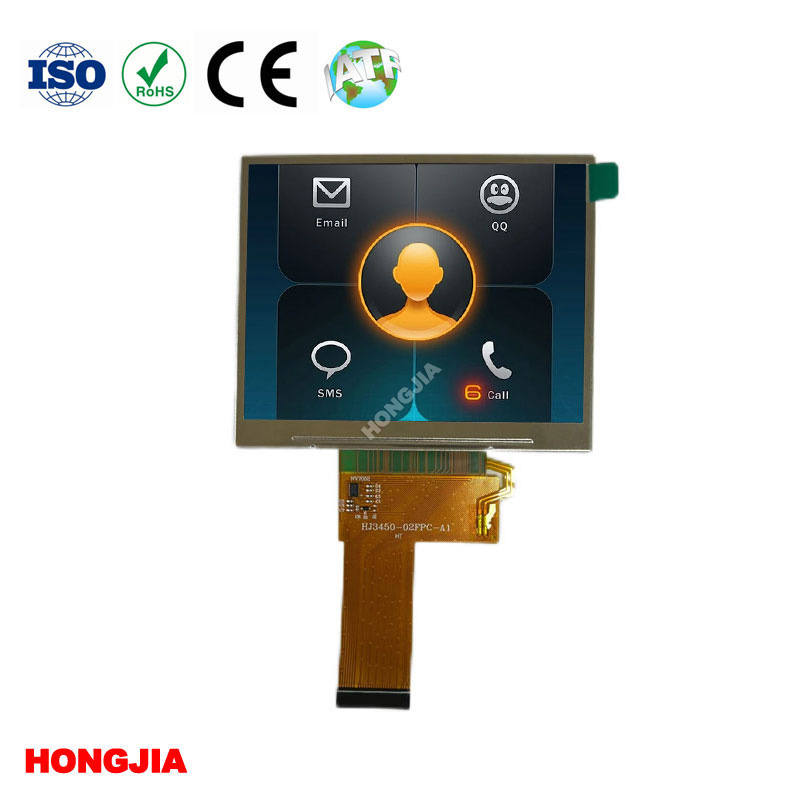

Le HJ3450-02 est décrit comme un module LCD TFT transmissif IPS de 3,5 pouces avec un circuit intégré de pilote NV3051F, une interface MIPI et une connexion à 30 broches. Le contour indiqué est de 76,2 × 63,2 × 3,5 mm et la plage de températures de fonctionnement indiquée est de -20 °C à 70 °C. La luminosité est répertoriée comme sélectionnable jusqu'à 500 cd/m², alors confirmez la plage de luminosité exacte plutôt que de supposer que chaque échantillon utilise la valeur maximale.

L'IPS peut aider à maintenir des couleurs et un contraste plus cohérents lorsque l'opérateur regarde l'écran de manière perpendiculaire. Cela ne supprime pas la nécessité de vérifier l’angle de vision réel, le contraste, les reflets de la lentille et la lisibilité dans les conditions d’éclairage de votre produit. Le terme « transmissif » compte également : le module est destiné à être visualisé avec un rétroéclairage, et non comme un panneau transflectif lisible en plein soleil.

La taille du module et la connexion MIPI en font un candidat idéal pour les systèmes intégrés compacts, notamment les instruments de test portables, les équipements industriels, les équipements médicaux, les appareils de beauté, les produits pour la maison intelligente, le matériel de point de vente et l'électronique grand public. L'adéquation dépend toujours de votre processeur hôte, de votre pile optique, de votre boîtier et de votre objectif environnemental.

Votre carte hôte peut-elle piloter la connexion MIPI à 30 broches ?

Uniquement si l’hôte prend en charge les exigences électriques et logicielles MIPI-DSI exactes du panneau. Un connecteur à 30 broches décrit l'interface physique ; il ne vous indique pas, à lui seul, le nombre de voies, la vitesse des voies, le format de pixel, la séquence de commandes, les rails d'alimentation ou la méthode de contrôle du rétroéclairage.

Vérifiez le nombre de voies MIPI, le timing, les commandes d'initialisation, le brochage et l'orientation du connecteur.

Avant le tracé, demandez la définition complète des broches et confirmez :

• Nombre de voies de données MIPI, comportement de l'horloge et débit de données requis
• Format de pixel pris en charge, ordre des couleurs et mode vidéo ou commande
• Exigences de synchronisation horizontale et verticale
• Séquence de réinitialisation, de veille, de mise sous tension et d'arrêt
• Alimentation du panneau, tension d'E/S, entrée de rétroéclairage et plage de courant de rétroéclairage
• Côté contact FPC, orientation du connecteur, limites de longueur de câble et numérotation des broches
• Commandes d'initialisation du NV3051F et tous les paramètres de registre requis

Les échecs de champ courants sont simples : le FPC est mis en miroir, la ligne de réinitialisation reste flottante, l'hôte utilise le mauvais ordre de couleurs ou l'écran s'allume sans recevoir de données de trame valides. Un écran blanc ne prouve généralement pas la compatibilité MIPI. Cela peut seulement prouver que le rétroéclairage et l'alimentation du panneau sont présents.

Demandez à votre ingénieur du micrologiciel de tester l'échantillon avec la même famille de processeurs, le même pont, le même connecteur et la même séquence d'alimentation prévus pour la production. Si votre carte utilise une implémentation MIPI différente, demandez à HONGJIA si une configuration FPC ou d'initialisation personnalisée est possible et quels changements restent dans la conception du module standard.

Quels documents sont nécessaires pour passer d'un échantillon d'affichage à l'approbation de la conception ?

Un échantillon est utile pour vérifier la qualité et l’ajustement de l’image. Il ne s’agit pas d’une approbation de conception. Demandez un ensemble de documents permettant aux équipes de matériel, de micrologiciel, de mécanique et d'achat de réviser la même révision.

• Fiche technique actuelle du produit avec la résolution et l'orientation confirmées
• Dessin mécanique montrant le contour, la zone active, la zone de visualisation, l'épaisseur, les détails de montage et la position du FPC
• Spécifications électriques couvrant le brochage du connecteur, l'alimentation, le rétroéclairage et les conditions d'interface
• Code d'initialisation ou séquence de commandes pour le circuit intégré du pilote NV3051F
• Données optiques pour la luminosité, le contraste, la direction de visualisation et l'uniformité, le cas échéant
• Limites de température de fonctionnement et de stockage, ainsi que critères d'inspection pour les défauts d'affichage
• Identification des échantillons contrôlés par révision et toute différence connue entre les versions d'échantillon et de production

Si le toucher fait partie du produit, traitez l'écran tactile, la lentille de protection, l'adhésif et le FPC comme un examen distinct. Un écran qui s'adapte avant le collage peut ne pas s'adapter une fois la pile optique finale spécifiée.

Où se situe un écran IPS horizontal de 3,5 pouces et où pourrait-il ne pas convenir ?

Cet écran MIPI TFT de 3,5 pouces est un candidat judicieux lorsque vous avez besoin d'une interface couleur compacte, d'une disposition horizontale et d'une connexion intégrée standard. Il mérite une attention précoce pour les instruments portables, les commandes industrielles, les équipements de beauté, les interfaces de maison intelligente et d'autres produits pour lesquels le volume du boîtier est important.

Il peut ne pas convenir si votre produit nécessite une lisibilité à la lumière du soleil sans une conception optique testée, un fonctionnement en dessous de -20°C ou au-dessus de 70°C, un panneau transflectif, une luminosité inhabituellement élevée ou une expérience utilisateur en mode portrait uniquement. Ces exigences doivent être indiquées avant de citer. HONGJIA propose également d'autres catégories d'affichage, notamment des produits à large température et transflectifs, mais ne supposez pas que le HJ3450-02 offre ces fonctionnalités.

Une autre limite pratique est le logiciel. Si votre pile graphique ne peut pas pivoter ou adresser le panneau dans l'orientation requise, la modification de l'affichage tard dans le développement peut forcer une refonte de la carte ou de l'interface utilisateur. Confirmez cette décision pendant que l’échantillon est encore en cours d’évaluation.

Que devrait demander une équipe de conception américaine à HONGJIA avant d'émettre une demande de prix ?

Envoyez une exigence contrôlée, pas seulement un lien produit. Indiquez la résolution cible confirmée, l'orientation, la zone active, les limites du boîtier, la plage de température, la luminosité cible, le processeur hôte ou le pont, les exigences MIPI et la demande annuelle prévue. Demandez à HONGJIA de marquer chaque élément comme standard, configurable ou personnalisé.

Demandez des échantillons, des options FPC et tactiles, des limites de personnalisation et des preuves de continuité de production

Demandez des échantillons de la configuration de production proposée, y compris le FPC, le connecteur, la configuration du rétroéclairage et l'option tactile prévus, le cas échéant. Confirmez si HONGJIA peut personnaliser les paramètres FPC, l'affectation des broches, la lentille de protection, l'écran tactile, la luminosité ou l'initialisation, et demandez quelle commande minimale, l'outillage, le délai de livraison et le travail de validation nécessitent chaque modification.

Pour une décision de production, demandez des preuves de continuité d'approvisionnement : la révision prévue du module, la position d'approvisionnement du pilote IC, la pratique de notification de changement, le processus d'inspection de qualité et l'assistance disponible auprès de l'usine ou de l'équipe FAE. Ne demandez pas de certifications ou de rapports d’essais comme formalité ; identifiez les normes réellement requises par votre produit fini et demandez la documentation correspondante.

Utilisez celui de HONGJIAInformations sur l'écran MIPI horizontal de 3,5 poucespour commencer la discussion technique, puis conditionner la demande de prix à la résolution du conflit 640 × 480 contre 480 × 800. La prochaine étape est un examen d'un échantillon documenté, et non un bon de commande basé sur un tableau ambigu.
